1. Photogrammetry คืออะไร?

คำว่า photogrammetry ได้รับการประกาศเกียรติคุณโดยสถาปนิกปรัสเซียน Albrecht Meydenbauer ซึ่งปรากฏในบทความปี 1867 ของเขา "die photometrographie " เป็นวิทยาศาสตร์และเทคโนโลยีในการได้รับข้อมูลที่เชื่อถือได้เกี่ยวกับวัตถุทางกายภาพและสิ่งแวดล้อมผ่านกระบวนการบันทึกการวัดและ การตีความภาพและรูปแบบการถ่ายภาพของภาพรังสีแม่เหล็กไฟฟ้าและปรากฏการณ์อื่น ๆ

มีหลายรูปแบบของ photogrammetry ตัวอย่างหนึ่งคือการสกัดการวัดสามมิติจากข้อมูลสองมิติ (เช่นภาพ); ตัวอย่างเช่นระยะห่างระหว่างสองจุดที่อยู่บนระนาบขนานกับระนาบภาพถ่ายสามารถกำหนดได้โดยการวัดระยะทางบนภาพหากเป็นที่รู้จักกันในระดับของภาพ

ทุกวันนี้ photogrammetry ชนิดนี้มีบทบาทสำคัญและมีการใช้กันอย่างแพร่หลายใน เครื่องสแกน 3 มิติโดยเฉพาะอย่างยิ่งสำหรับการสแกนชิ้นงานขนาดใหญ่มันสามารถช่วยปรับปรุงประสิทธิภาพและความแม่นยำอย่างมาก

2. ทำไม photogrammetry จึงจำเป็นเมื่อสแกนชิ้นงานขนาดใหญ่?

การสแกนชิ้นงานขนาดใหญ่เป็นปัญหาสำหรับผู้ผลิตหลายรายและเหตุผลที่ชัดเจนก็ใหญ่เกินไป เมื่อใช้เครื่องหมายใน ระบบสแกน 3 มิติการเพิ่มขึ้นของเวลาของการร่วมกันจะนำไปสู่ข้อผิดพลาดสะสมซึ่งนำไปสู่ความแม่นยำต่ำ

ขอแนะนำให้ใช้ระบบ photogrammetry เมื่อขนาดของชิ้นงานเกินกว่า 1.5m และการวัดความแม่นยำสูงเป็นสิ่งจำเป็น การทำงานกับเครื่องสแกน 3D ระบบ photogrammetry สามารถช่วยลดข้อผิดพลาดสะสมและปรับปรุงความแม่นยำอย่างมาก

3. photogrammetry ทำงานอย่างไร?

3.1 หลักการทำงานของ photogrammetry

ดังที่ได้กล่าวไว้ในเซสชั่นแรก Photogrammetry สามารถแยกข้อมูล 3D จากภาพ 2D ได้ดังนั้นโดยการถ่ายภาพชิ้นงานในระยะอ้างอิงเครื่องหมายบนพื้นผิวสามารถจับได้ ต่อมาใช้ในระบบสแกน 3 มิติ ความถูกต้องของข้อมูลเครื่องหมายนี้จะสูงกว่าของเครื่องหมายที่จับโดยสแกนสแกนสแกน 3 มิติ

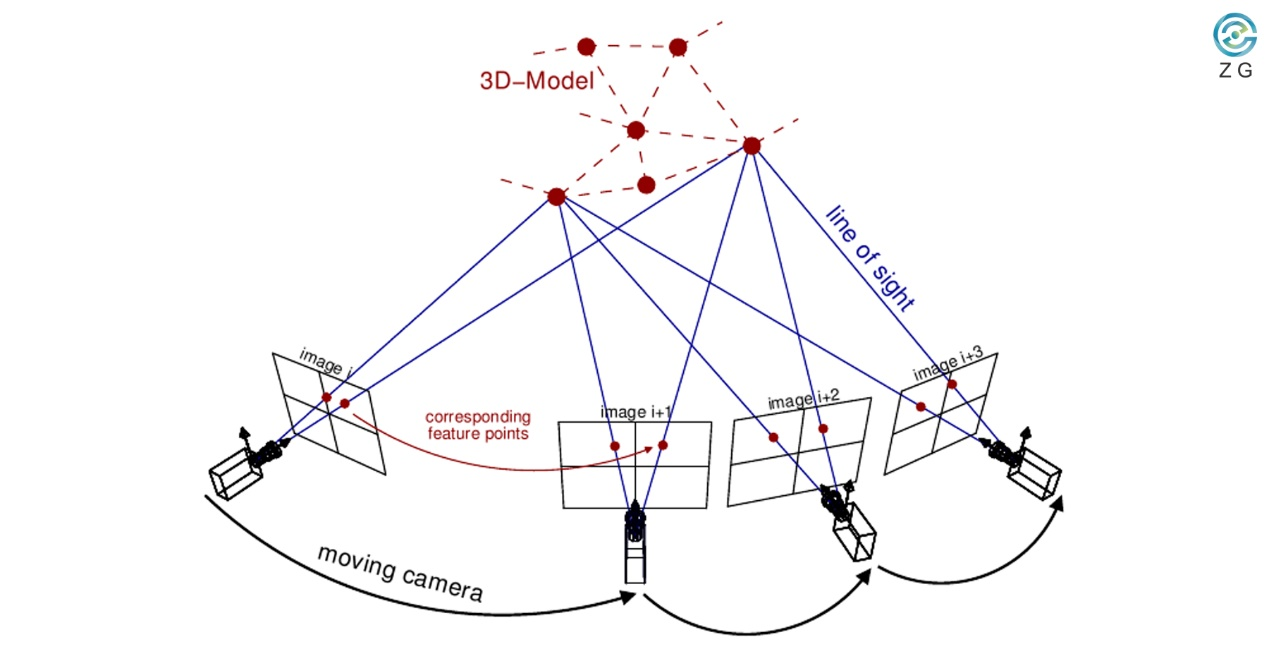

หลักการทำงานของ Photogrammetry

3.2 เวิร์กโฟลว์ทั่วไปของ photogrammetry

• ก่อนอื่นเช่นเวิร์กโฟลว์ทั่วไปของระบบสแกน 3D เราจำเป็นต้องวางเครื่องหมายบนชิ้นงาน

• ประการที่สองเนื่องจากขนาดของภาพ 2D จำเป็นต้องใช้เพื่อแยกข้อมูล 3D จากภาพ 2D เราจึงต้องวางแถบตรวจสอบเป็นสเกลบนหรือใกล้กับชิ้นงาน ข้อมูลของแถบการตรวจสอบเป็นที่รู้จักกันแล้วดังนั้นข้อมูลเครื่องหมายสามารถคำนวณได้

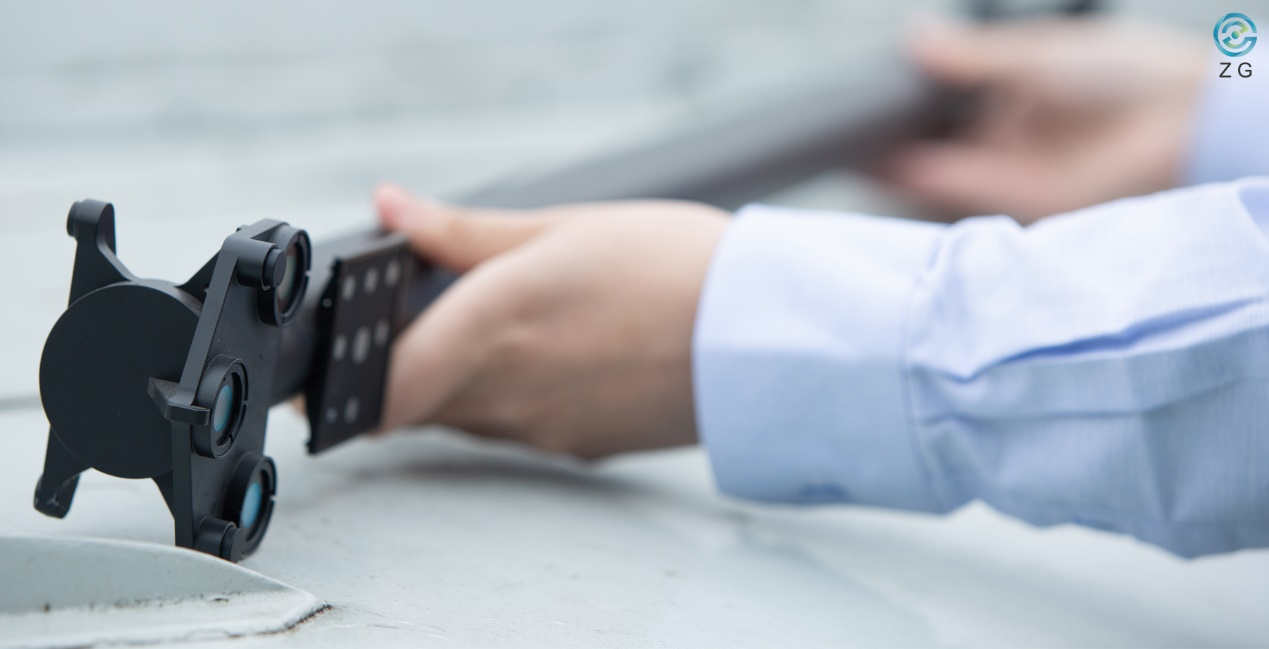

ตรวจสอบแถบ

• ประการที่สามการถ่ายภาพเครื่องหมายบนพื้นผิวของชิ้นงานจากศูนย์กลางถึงขอบเพื่อครอบคลุมชิ้นงานอย่างสมบูรณ์

• สุดท้ายป้อนรูปภาพที่นำเข้าสู่ซอฟต์แวร์ 3D และคำนวณข้อมูลเครื่องหมายสำหรับการใช้งานที่ตามมา

4. ZG ช่วยได้อย่างไร?

ในการสแกนชิ้นงานขนาดใหญ่ด้วย photogrammetry เทคโนโลยี ZG สามารถให้บริการโซลูชั่นที่แตกต่างกันตามแอพพลิเคชั่นที่แตกต่างกัน

Photoshot Lite เป็นระบบ photogrammetry ระดับมืออาชีพซึ่งเหมาะสำหรับชิ้นงานขนาดใหญ่ส่วนใหญ่เช่นชิ้นส่วนการหล่อ มันพกพาและน้ำหนักเบาและความแม่นยำของปริมาตรสามารถสูงถึง 0.020 มม./เมตร

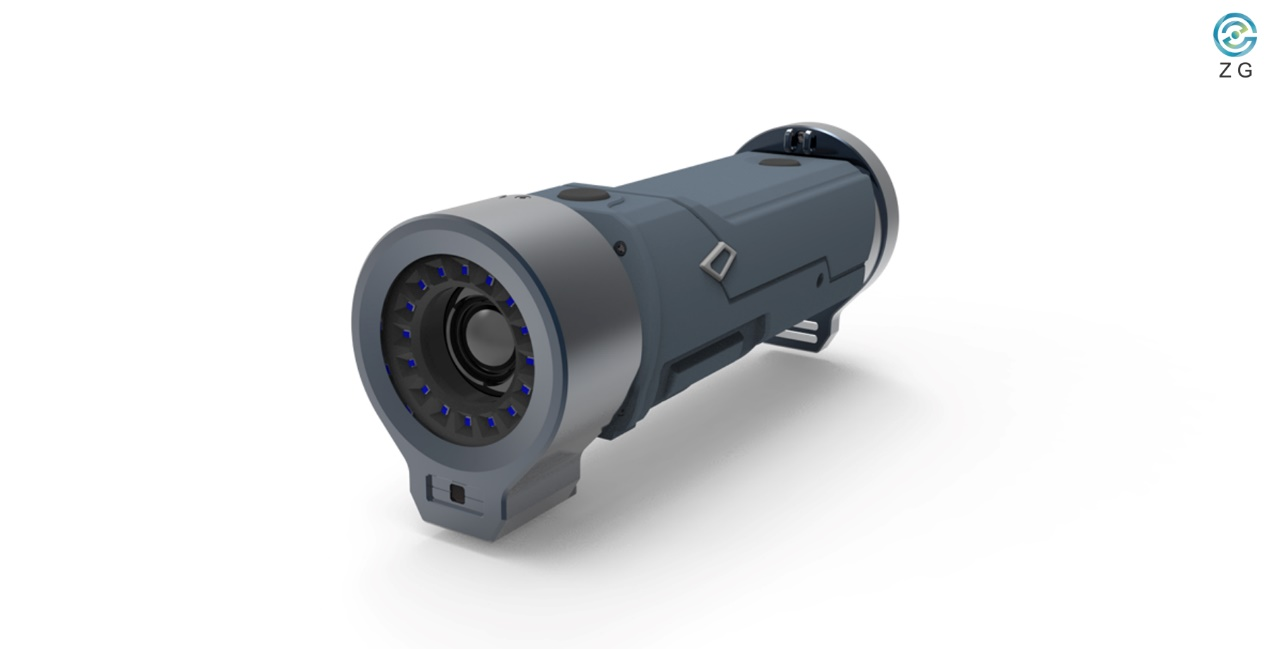

photoshot lite

Photoshot Max เป็นระบบ photogrammetry ไร้สายซึ่งเหมาะสำหรับวัตถุขนาดใหญ่พิเศษเช่นเครื่องบินใบมีดกังหันลมเครื่องทำเหมือง ฯลฯ ความแม่นยำสามารถสูงถึง 0.015 มม./ม. และด้วยเทคโนโลยี WiFi 5G ข้อมูลแบบไร้สายช่วงการวัดและประสิทธิภาพสามารถปรับปรุงได้อย่างมาก

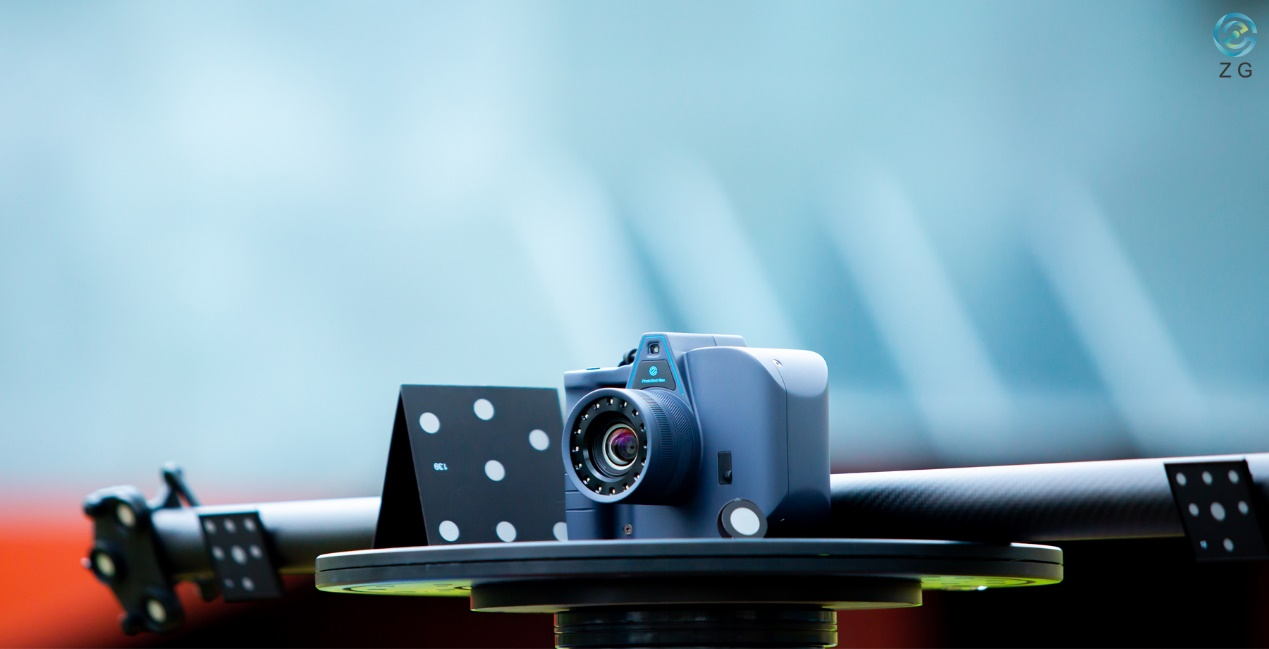

photoshot max

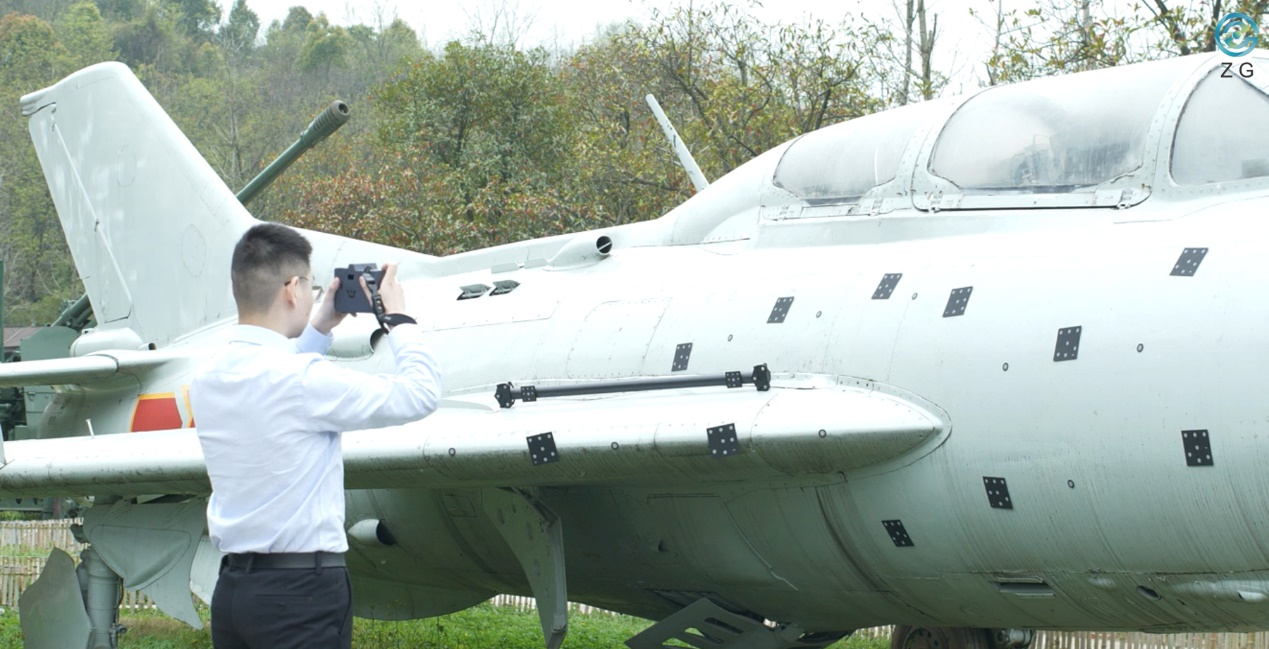

Photoshot Max ถ่ายภาพ

นอกเหนือจากระบบ photogrammetry แล้วเครื่องสแกน 3D ที่เหมาะสมก็มีความสำคัญสำหรับกระบวนการสแกน เพื่อปรับปรุงประสิทธิภาพเราขอแนะนำเครื่องสแกน 3 มิติพร้อมโหมดกว้าง ยกตัวอย่างเช่น Atlascan พื้นที่สแกนของมันสามารถสูงถึง 600 × 550 มม. ซึ่งเป็นตัวเลือกที่ดีกว่าสแกนเนอร์ 3D ปกติ

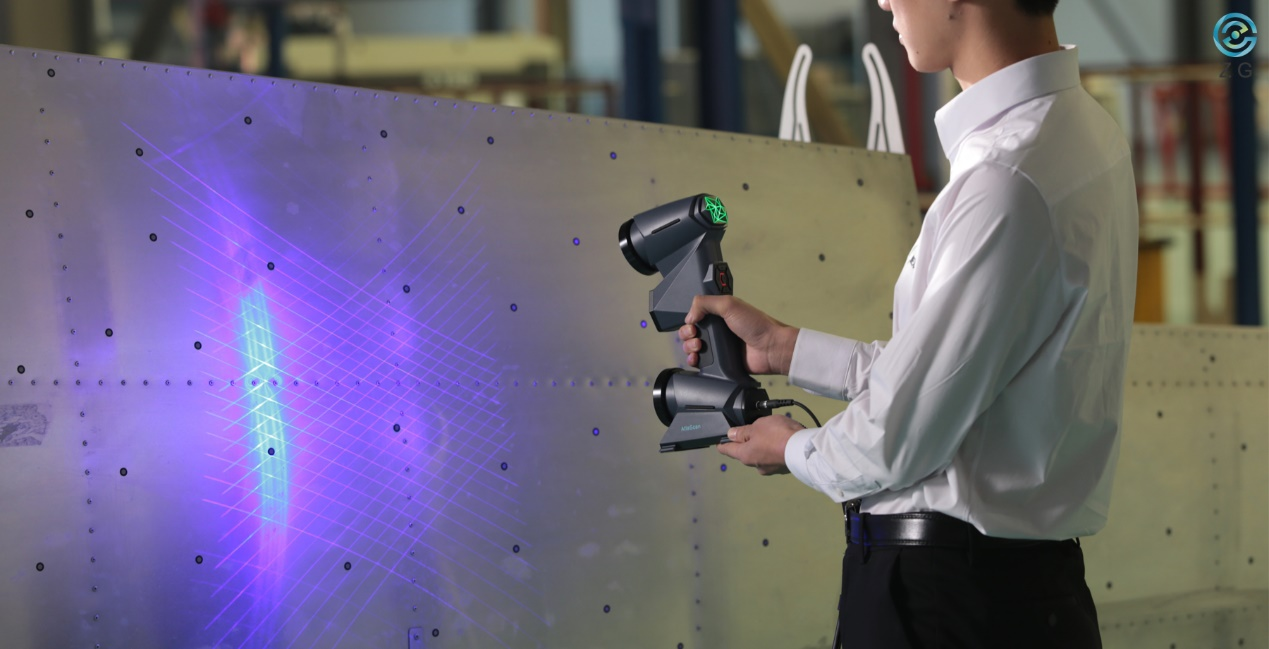

โหมดกว้างของ Atlascan

เทคโนโลยี ZG ได้ให้บริการโซลูชั่น 3D มืออาชีพมานานกว่า 8 ปีไม่เพียง แต่สำหรับชิ้นงานขนาดใหญ่เท่านั้น แต่ยังมีวัตถุทุกชนิด เราชอบที่จะเสนอวิธีแก้ปัญหาสำหรับแอปพลิเคชันของคุณพูดคุยกับผู้เชี่ยวชาญของเราวันนี้เพื่อหาข้อมูลเพิ่มเติมเกี่ยวกับเทคโนโลยีการสแกน 3 มิติและวิธีที่พวกเขาสามารถส่งผลกระทบต่อธุรกิจของคุณได้อย่างไร
