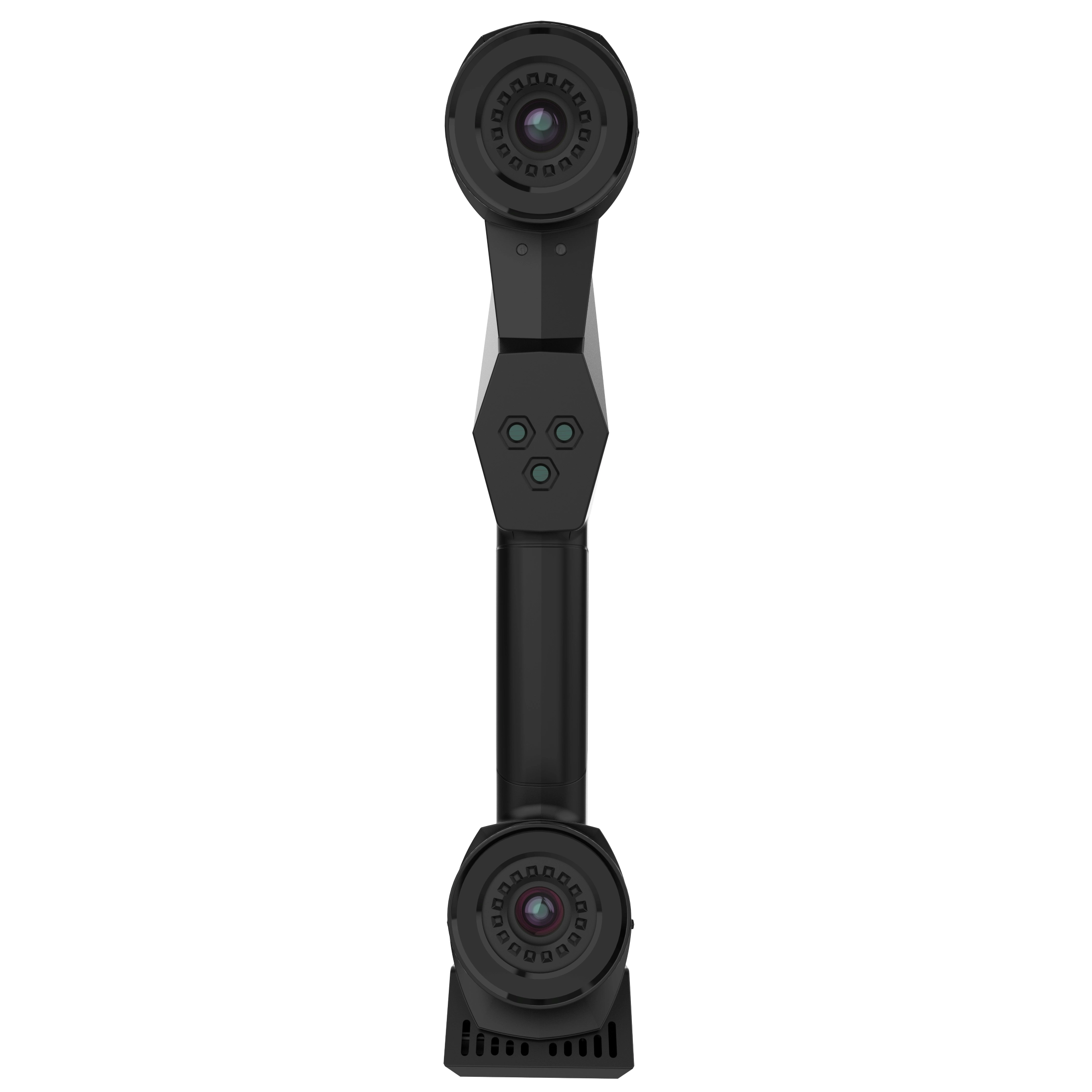

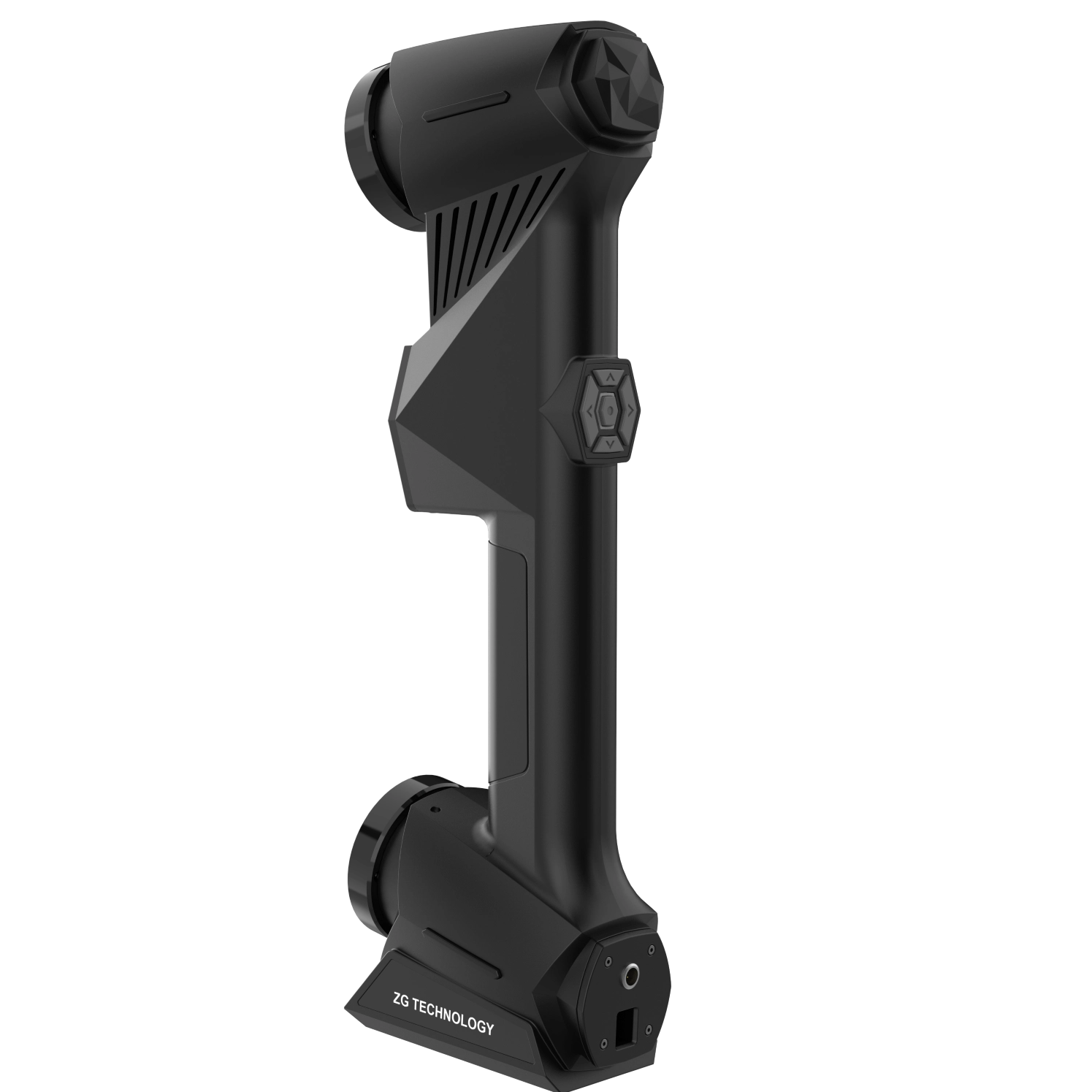

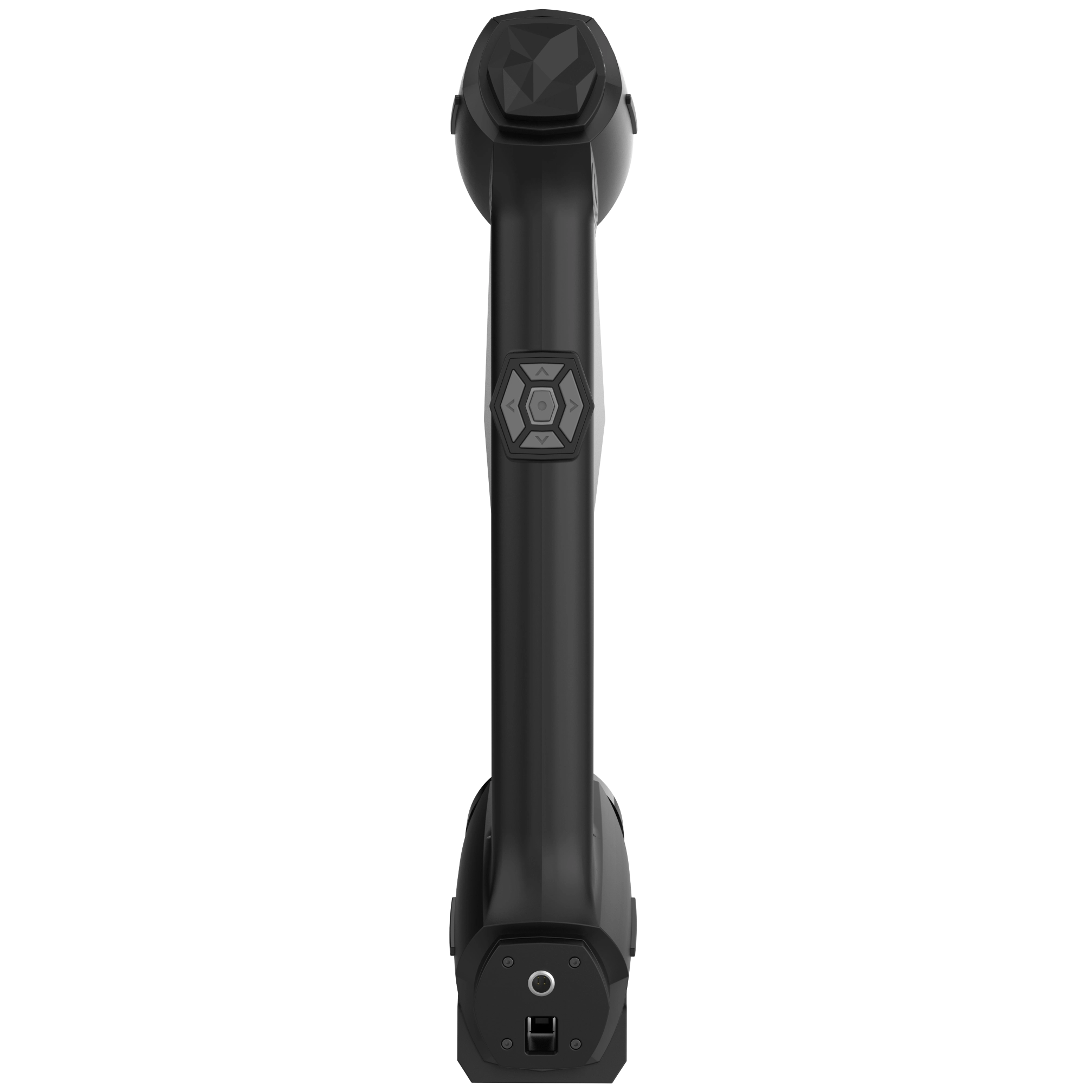

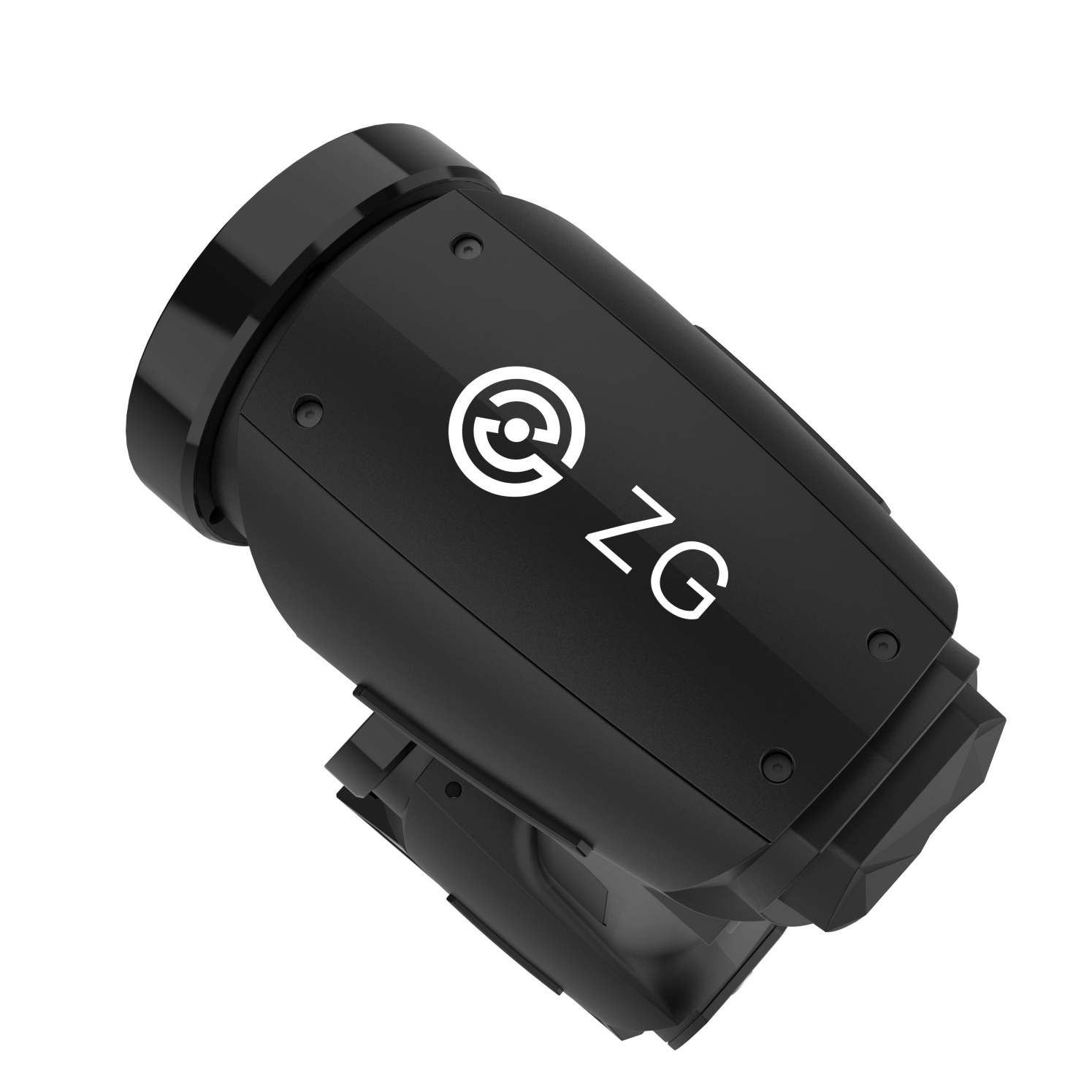

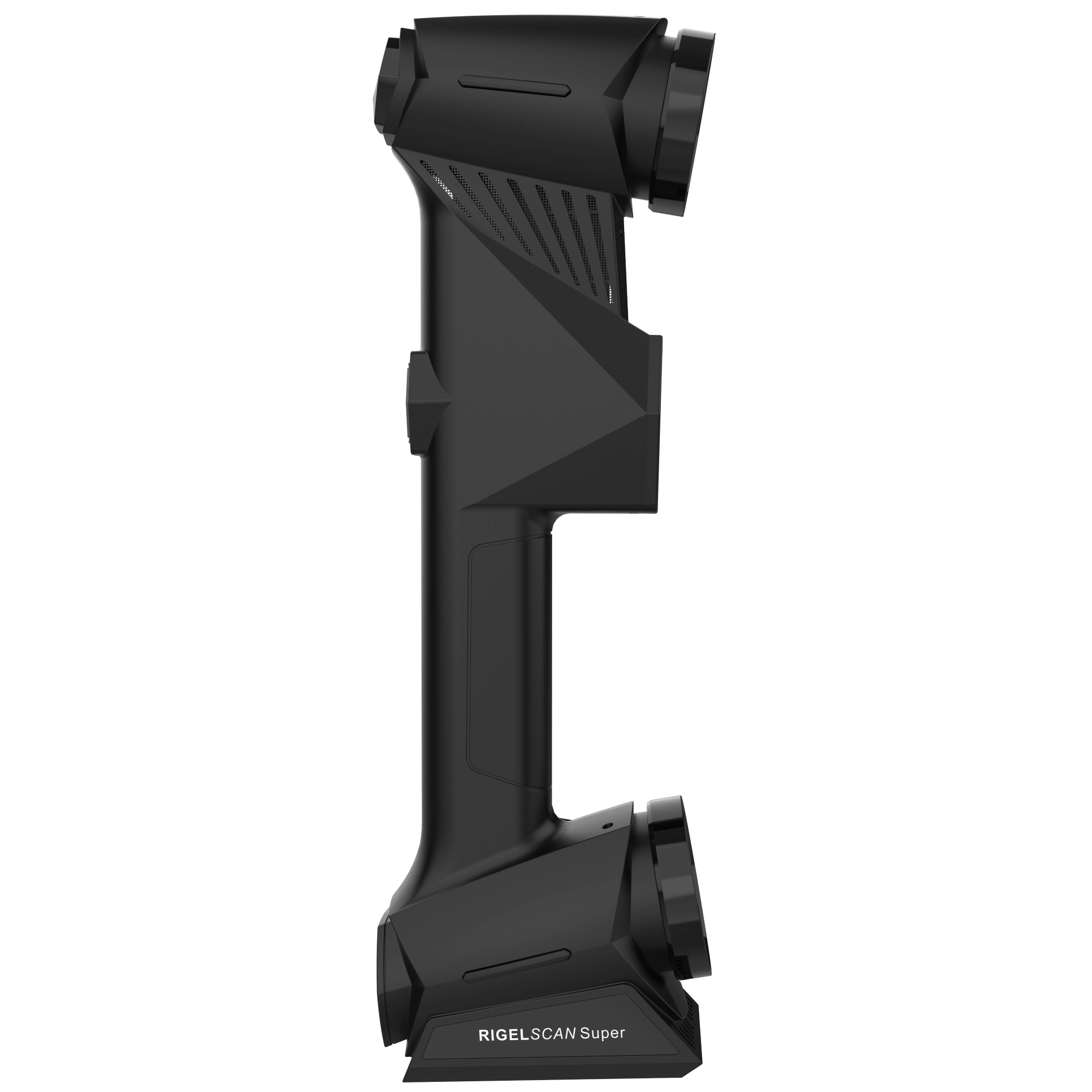

ริเจลสแกน Super ได้รับการออกแบบมาเป็นพิเศษสำหรับการสแกนและการวัดชิ้นส่วนขนาดใหญ่ เนื่องจากความสามารถในการสแกนที่ยืดหยุ่นและปรับได้ ไม่เพียงแต่สามารถรับข้อมูลการสแกนที่แม่นยำสูงของชิ้นส่วนขนาดใหญ่และซับซ้อนโดยไม่ต้องเตรียมพื้นผิวล่วงหน้า แต่ยังบันทึกรายละเอียดในพื้นที่ขนาดเล็กอีกด้วย
โหมด Galaxy จะรักษาความแม่นยำเชิงปริมาตรในการสแกนชิ้นส่วนขนาดใหญ่ และการสอบเทียบแบบเรียลไทม์จะปรับปรุงขั้นตอนการทำงานเพื่อให้การทำงานเป็นอัตโนมัติและราบรื่น ซึ่งเหมาะมากสำหรับอุตสาหกรรมที่มีการสแกนและการวัดชิ้นส่วนขนาดใหญ่ เช่น การบินและอวกาศ การขนส่ง พลังงาน เหมืองแร่ อุตสาหกรรมหนัก , น้ำมันและท่อ, การหล่อและแม่พิมพ์ ฯลฯ

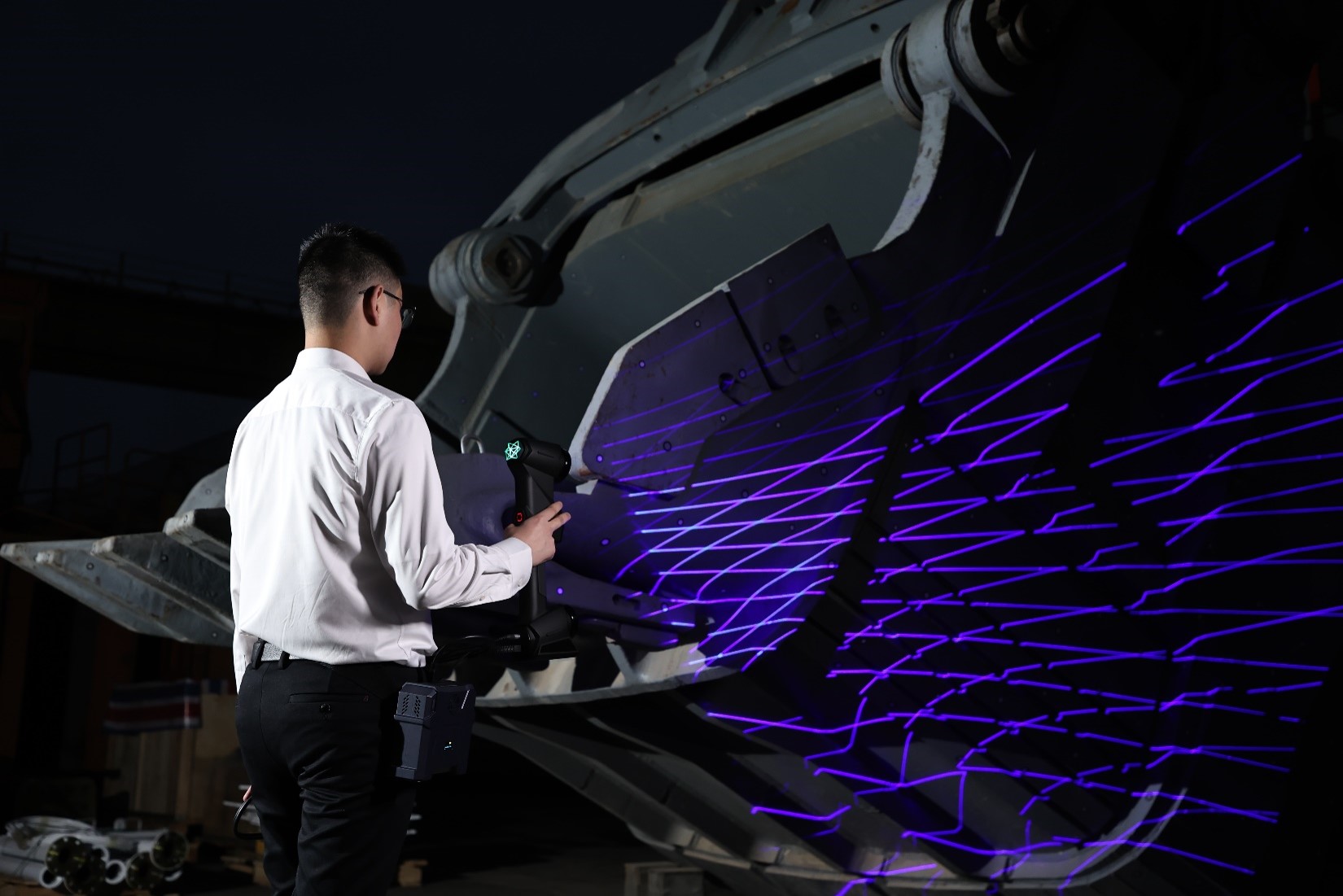

ประสิทธิภาพการสแกนสูง
ความเร็วในการสแกนสูงถึง 3,380,000 การวัด/วินาที

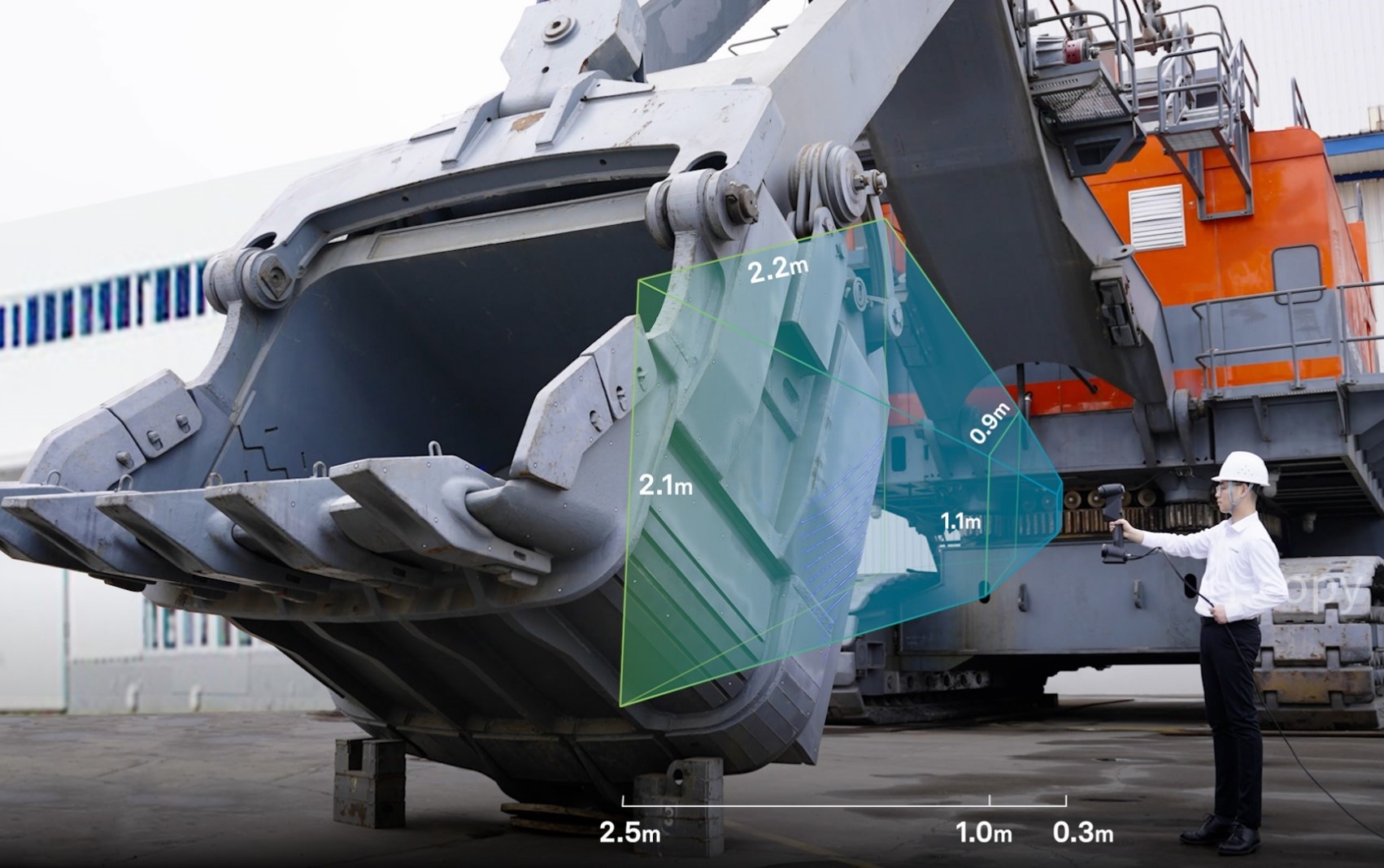

พื้นที่สแกนสูงสุด 2200 มม. X 2100 มม
ปริมาตรการวัดขนาดใหญ่เป็นพิเศษ
ปริมาตรการวัดรวมสูงสุด 4.2m³
ความสามารถในการสแกนที่ยืดหยุ่นและปรับได้

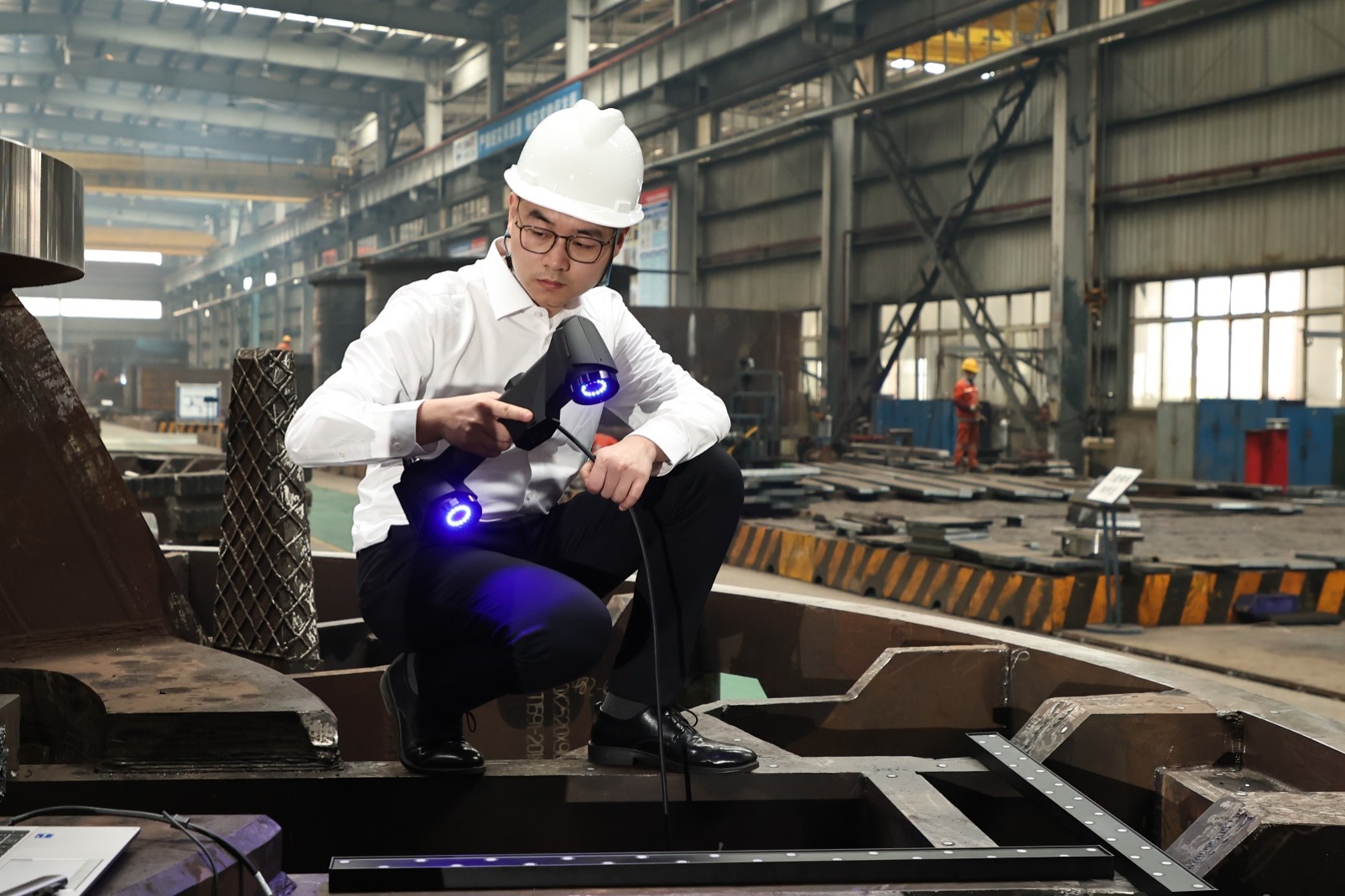

การสอบเทียบแบบเรียลไทม์
การสอบเทียบแบบเรียลไทม์เพื่อปรับปรุงขั้นตอนการทำงานเพื่อให้การทำงานเป็นอัตโนมัติและราบรื่น
โหมด Galaxy เพื่อเพิ่มประสิทธิภาพความแม่นยำเชิงปริมาตรสำหรับการสแกนชิ้นส่วนขนาดใหญ่
ไม่จำเป็นต้องอุ่นเครื่อง

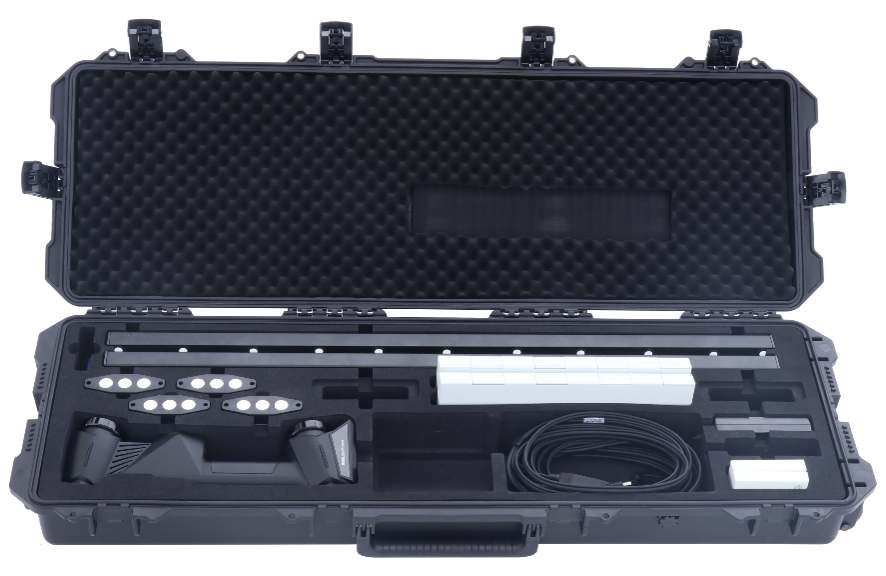

การออกแบบกล่องเดียว
ริเจลสแกน สุดยอดอุปกรณ์ตกแต่งมาตรฐาน & ฟรีกล่อง สามารถบรรจุลงในกระเป๋าพกพาใบเดียวเพื่อการเดินทางที่ง่ายดาย
| ข้อมูลจำเพาะทางเทคนิค |
| แบบอย่าง | ริเจลสแกน สุด ๆ |
| อัตราการวัด | 3,380,000 การวัด/วินาที
|
แหล่งกำเนิดเลเซอร์ | เส้นเลเซอร์สีน้ำเงิน 51 เส้น |
| คลาสไลท์ | Class 2M (ปลอดภัยต่อดวงตา) |
| ปณิธาน | สูงถึง 0.1 มม |
| ความแม่นยำ(1) | สูงถึง 0.075 มม
|
| ความแม่นยำเชิงปริมาตร(2) | 0.1 มม. + 0.015 มม./ม
|
| ระยะการทำงาน (ใกล้) | 300~600มม |
| ระยะการทำงาน (กลาง) | 600~1300มม |
| ระยะการทำงาน (เพิ่มเติม) | 1300~2500มม |
| รูจับภาพแฟลช | รองรับ |
| น้ำหนัก | 1.3กก
|
| มิติ | 400×135×75มม |
| มาตรฐานการเชื่อมต่อ | ยูเอสบี 3.0 |
| อุณหภูมิในการทำงาน | -10 - 40 ℃ |
| ความชื้นในการทำงาน (ไม่ควบแน่น) | 10% - 90%
|
| รูปแบบเอาต์พุต | .stl, .ply, .obj, .txt, .xyz, .asc ฯลฯ ปรับแต่งได้
|
ซอฟต์แวร์ที่เข้ากันได้(3) | Inspire, PC-DIMS, ผู้ออกแบบ, ระบบ 3D (โซลูชัน Geomagic), ซอฟต์แวร์ InnovMetric (PolyWorks), Dassault Systems (CATIA V5 และ SolidWorks), PTC (Pro/ ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage) , Siemens (NX และ Solid Edge) เป็นต้น |
สิทธิบัตร | CN106228603B, CN208174805U, CN111486801B, CN212539085U, CN106767895B, CN106204544B, CN304321958S, CN108038878B, CN211046994U, CN306620676U, CN214224013U, CN21492-4384U, CN215572695U |
(1): RIGELSCAN Super (ได้รับการรับรองมาตรฐาน ISO 17025): ได้ผลลัพธ์ที่ระยะห่าง 0.6 ม. และ 1.3 ม. ภายใต้มาตรฐาน VDI/VDE 2634 ส่วนที่ 3 และมีความแม่นยำ
ประเมินด้วยการวัดเส้นผ่านศูนย์กลางบนวัตถุทรงกลมที่ตรวจสอบย้อนกลับได้
(2): RIGELSCAN Super (ได้รับการรับรองมาตรฐาน ISO 17025): ได้ผลลัพธ์ที่ระยะห่าง 0.6 ม. และ 1.3 ม. ตามมาตรฐาน VDI/VDE 2634 ตอนที่ 3 ใต้กาแล็กซี
ความแม่นยำของโหมดและปริมาตรได้รับการประเมินด้วยส่วนความยาวที่ตรวจสอบย้อนกลับได้ โดยการวัดสิ่งเหล่านี้ในตำแหน่งและทิศทางที่แตกต่างกันภายในปริมาตรการทำงาน
(3): สามารถใช้งานร่วมกับมาตรวิทยาหลักๆ ทั้งหมด, CAD และซอฟต์แวร์คอมพิวเตอร์กราฟิก ผ่านการนำเข้ารูปแบบ universal mesh และ point cloud
| ริเจลสแกน สุด ๆ การใช้งาน |

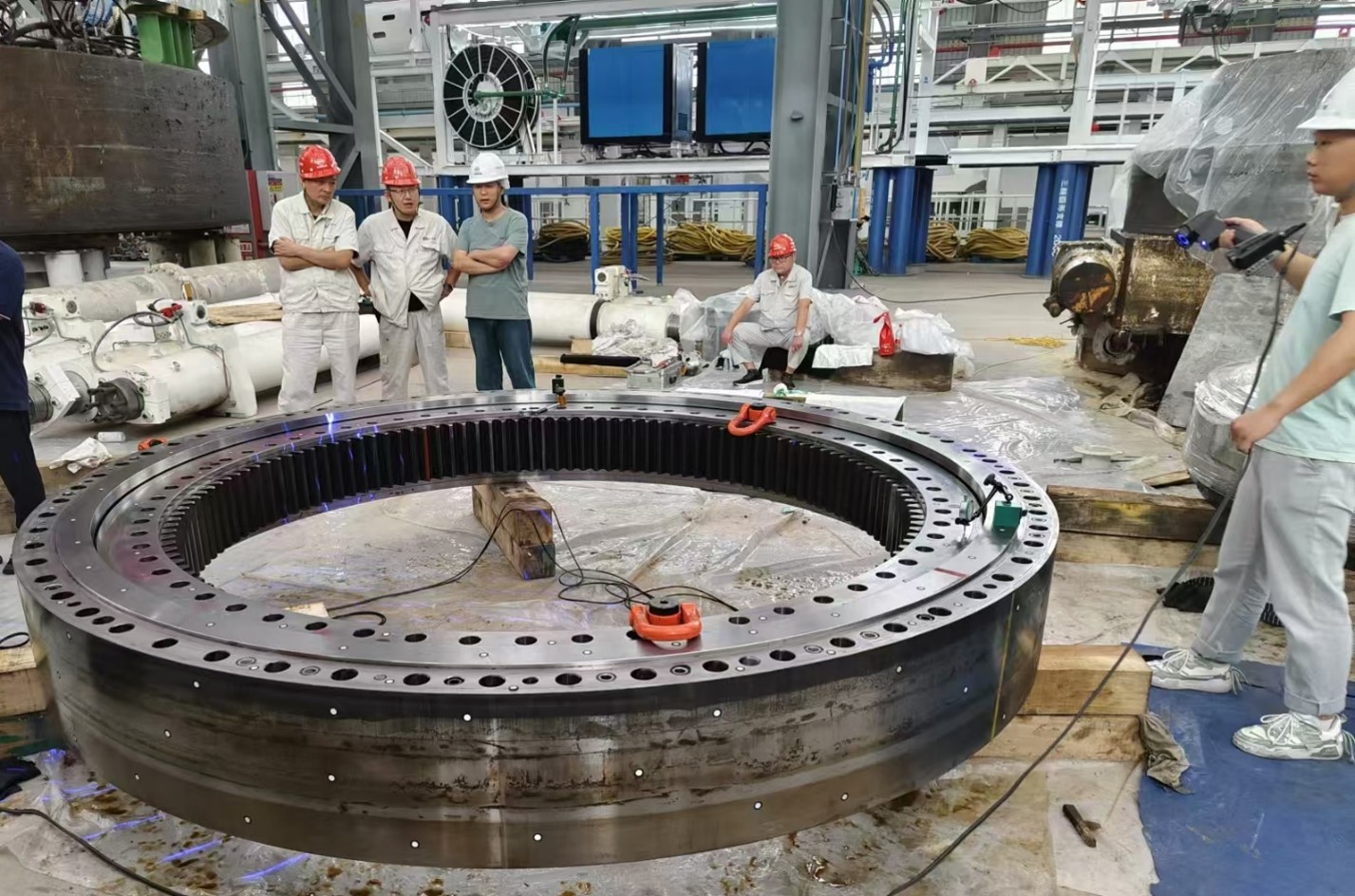

1. การควบคุมคุณภาพของชิ้นส่วนหล่อ

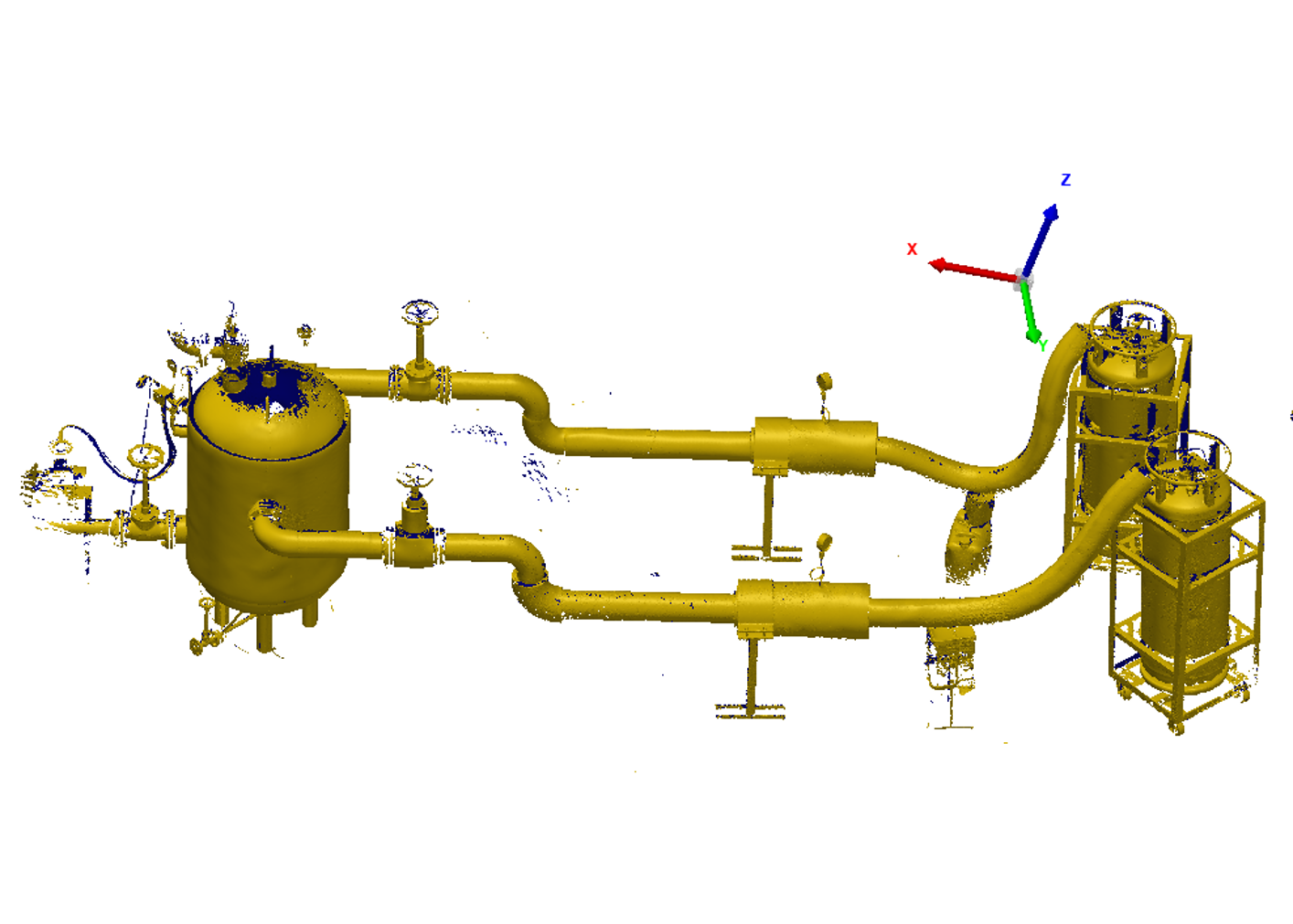

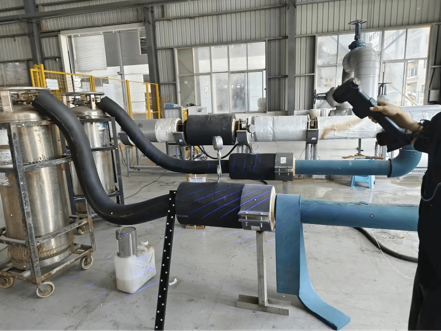

2. วิศวกรรมย้อนกลับของท่อ
3. การสร้างภาพสามมิติของประติมากรรม
