Hyperscan DX Optical Tracking 3D Scanner พร้อมเครื่องหมายฟรีและการสแกนตำแหน่งเครื่องหมาย

Hyperscan DX Optical Tracking 3D Scanner พร้อมเครื่องหมายฟรีและการสแกนตำแหน่งเครื่องหมาย


สถานะห้องว่าง:



สอบถาม

รุ่น：
Hyperscan DX
ยี่ห้อ：
ZG Technology

เครื่องสแกน 3D แบบติดตามแสงอัจฉริยะ HyperScan DX ใช้เทคโนโลยีเลเซอร์สีแดงพร้อมโหมดการทำงานที่หลากหลายโหมดการสแกนมาตรฐานประกอบด้วยเส้นเลเซอร์สีแดง 26 เส้นพร้อมความเร็วในการสแกนสูงถึง 1,340,000 การวัด/วินาที ซึ่งช่วยปรับปรุงประสิทธิภาพการสแกนได้อย่างมากโหมดการสแกนบรรทัดเดียวพิเศษสามารถวัดพื้นที่ที่เข้าถึงยากได้ดี

HyperScan DX สามารถทำงานร่วมกับการติดตามด้วยแสงจากตัวติดตามและไม่ต้องใช้เครื่องหมายบนพื้นผิวของชิ้นส่วน นอกจากนี้ยังสามารถสแกนด้วยเครื่องหมายบนพื้นผิวของชิ้นส่วนโดยไม่ต้องมีตัวติดตาม

คุณสมบัติของสินค้า

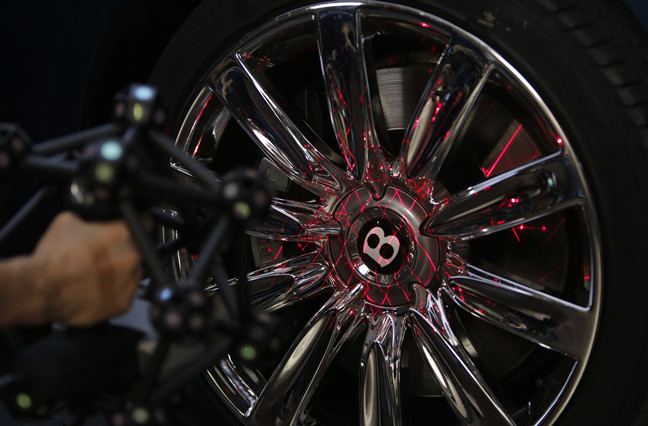

เครื่องสแกน 3D การติดตามด้วยแสงความเร็วสูง

ความเร็วในการสแกนสูง

ความเร็วในการสแกนสูงถึง 1,340,000 การวัด/วินาทีด้วยเลเซอร์ 26 เส้น

พื้นที่สแกนสูงสุด 550 x 500mm

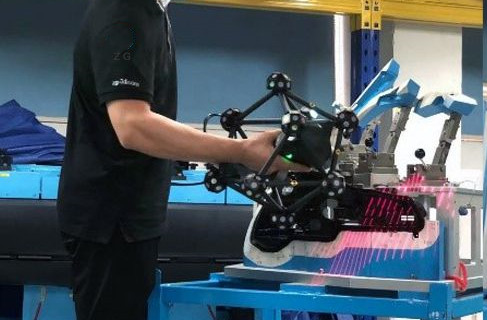

การสแกน 3D แบบออปติคัลโดยไม่มีเครื่องหมาย

การสแกนแบบไม่มีเครื่องหมาย

การสแกนแบบไม่มีเครื่องหมายพร้อมระบบติดตามด้วยแสง

ประหยัดเวลาในการวางเครื่องหมายสำหรับวัตถุขนาดใหญ่

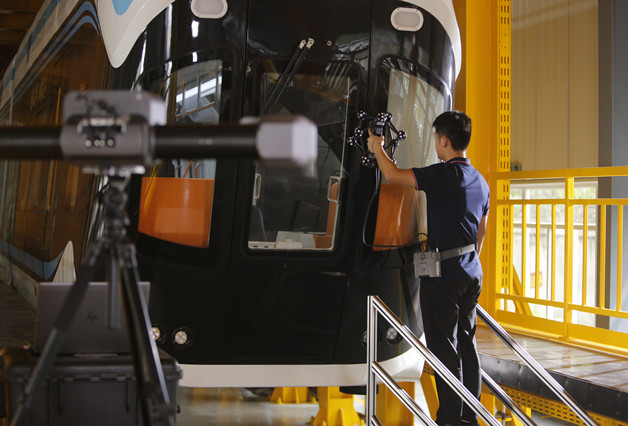

เครื่องสแกน 3D Optical Tracking พร้อมโมดูลไร้สาย

การเชื่อมต่อแบบไร้สาย

ทำงานร่วมกับ ZGFreeBox-S และ ZGFreeBox-T สำหรับการสแกนแบบไร้สาย

เคลื่อนไหวได้อย่างอิสระโดยไม่รบกวนสายเคเบิล

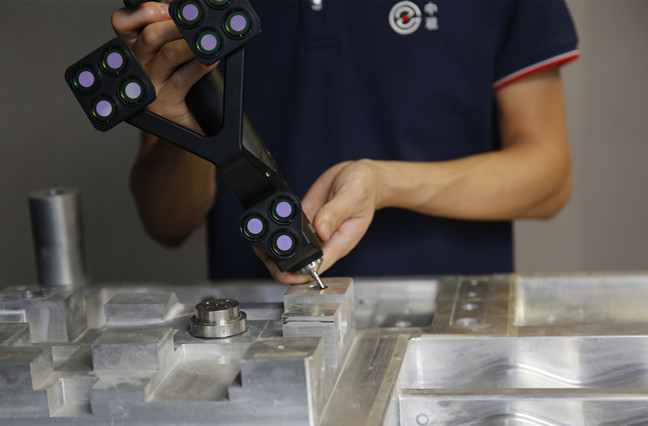

เข้ากันได้กับ CMM . แบบพกพา

รวมการสแกนและการตรวจวัดระดับมาตรวิทยาเข้ากับระบบติดตามเดียว

ข้อกำหนดทางเทคนิค
แบบอย่าง		HyperScan DX
อัตราการวัด		1,340,000 การวัด/วินาที
พื้นที่สแกน		สูงสุด 550 x 500mm
แหล่งเลเซอร์		เส้นเลเซอร์สีแดง 26 เส้นสำหรับการสแกนมาตรฐาน + เส้นเลเซอร์สีแดงพิเศษ 1 เส้นสำหรับพื้นที่เข้าถึงยาก
คลาสไลท์		คลาส 2 (ตาปลอดภัย)
ปณิธาน		สูงถึง 0.02mm
ความแม่นยำ		สูงถึง 0.025mm
ระบบกำหนดตำแหน่งตัวเอง ความแม่นยำเชิงปริมาตร (พร้อมตัวติดตาม)	9.6m³ (3.5m)	0.064mm/m
	17.6m³ (4.2m)	0.078mm/m
ความแม่นยำเชิงปริมาตร + โฟโต้ช็อต		0.044+0.015mm/m
ระยะแสตนด์ออฟ		350mm
ความชัดลึก		400mm
ระบบกำหนดตำแหน่งเครื่องหมาย - โหมดการสแกน (ไม่มีตัวติดตาม)	ความแม่นยำเชิงปริมาตร	0.02+0.035mm/m
ระบบกำหนดตำแหน่งเครื่องหมาย - โหมดการสแกน (ไม่มีตัวติดตาม)	ความแม่นยำเชิงปริมาตร+ โฟโต้ช็อต	0.02+0.015mm/m
น้ำหนัก		1.5กก.
มาตรฐานการเชื่อมต่อ		USB 3.0
อุณหภูมิในการทำงาน		-20 ~ 40 ℃
ความชื้นในการทำงาน (ไม่กลั่นตัว)		10% - 90%
รูปแบบการส่งออก		.stl, .ply, .obj, .txt, .xyz, .ascetc.customizable
ซอฟต์แวร์ที่เข้ากันได้		3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 และ SolidWorks), PTC (Pro/ ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX และ Solid Edge) ฯลฯ

HyperScan DXแอปพลิเคชั่น

1. การบำรุงรักษา การซ่อมแซม และการตรวจสอบการยกเครื่องท่อ

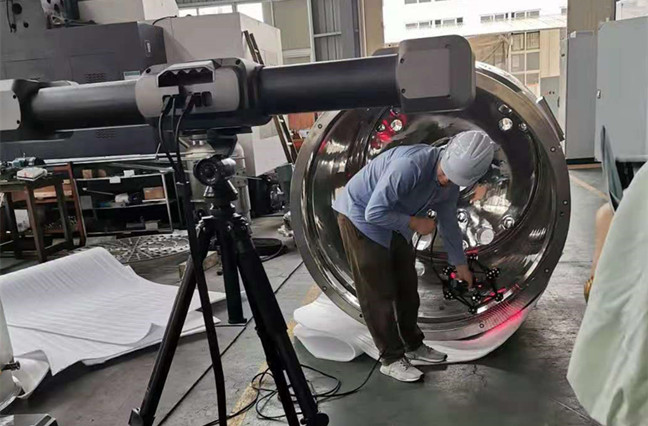

Optical Tracking 3D Scanner สำหรับการบำรุงรักษา ซ่อมแซม และยกเครื่องอุปกรณ์

การสแกน 3 มิติด้วยการติดตามด้วยแสงเพื่อการตรวจสอบ

2.การสแกนชิ้นส่วนอุปกรณ์การผลิตขนาดใหญ่โดยไม่มีเครื่องหมาย

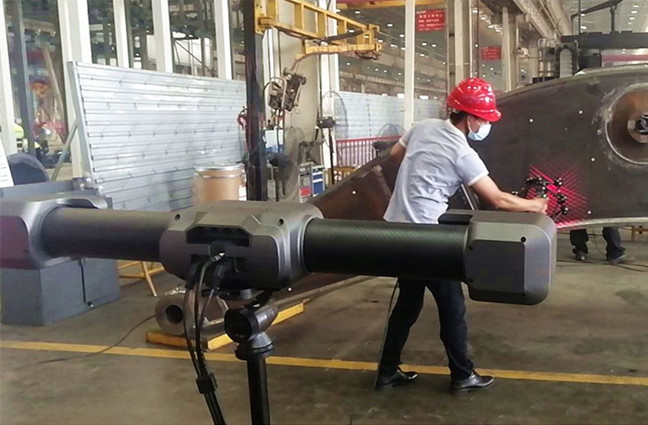

การสแกน 3 มิติด้วยแสงสำหรับการตรวจสอบอุปกรณ์ขนาดใหญ่

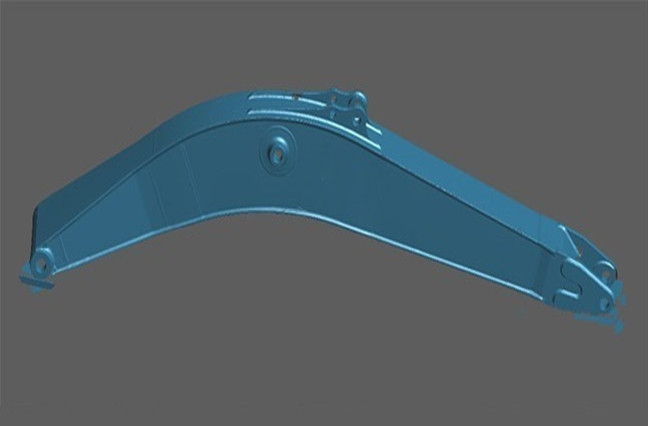

เครื่องสแกน 3D แบบออปติคัลพร้อมเครื่องสแกนเครื่องหมายฟรี

3. การสแกน 3 มิติสำหรับการออกแบบย้อนกลับของรถไฟความเร็วสูง

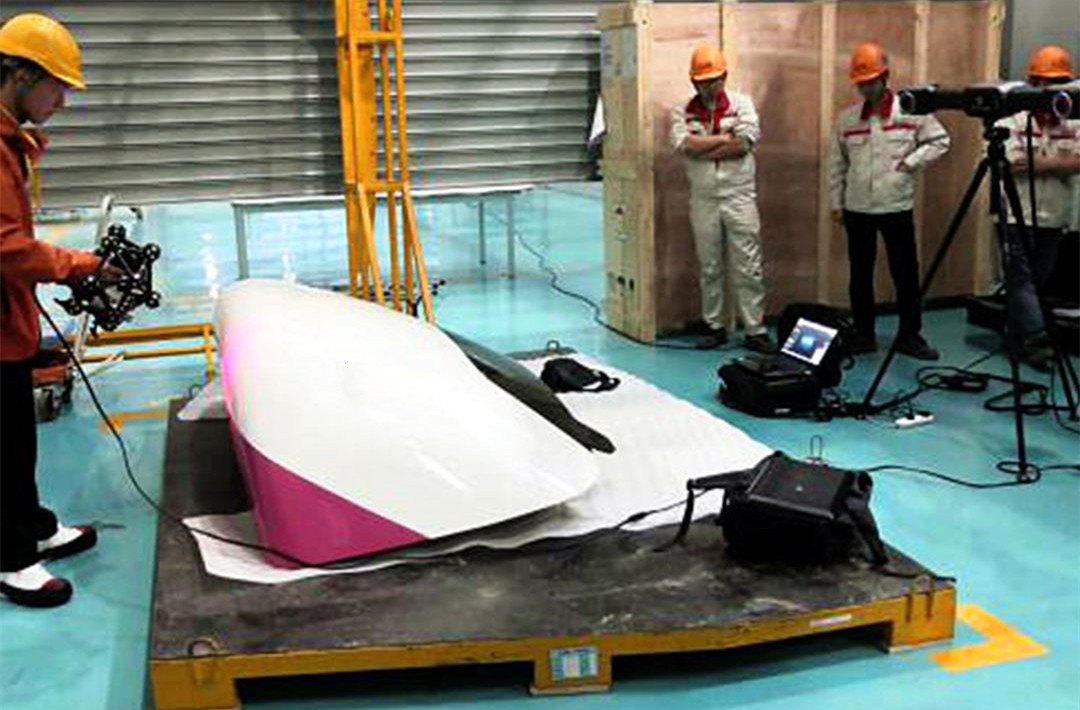

การสแกน 3D การติดตามด้วยแสงสำหรับการออกแบบย้อนกลับ

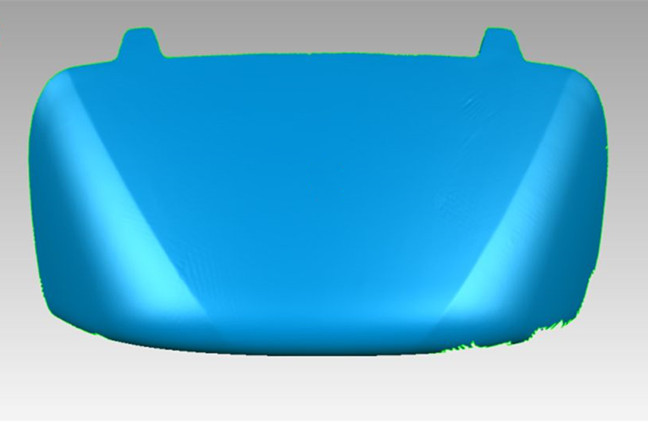

Optical Tracking 3D Scanning สำหรับอุตสาหกรรมการขนส่งทางรถไฟ

ข้อดีของเรา

ออปติคัลติดตาม 3D Scanner

นวัตกรรมไม่เคยหยุดนิ่ง

เครื่องสแกนเลเซอร์ 3D แบบออปติคัลติดตาม

คุณภาพมาตรฐาน ISO

เครื่องสแกน 3D Optical Tracking สำหรับการตรวจสอบคุณภาพ

เครือข่ายการขายทั่วโลก

เครื่องสแกน 3D การติดตามด้วยแสงสำหรับวิศวกรรมย้อนกลับ

การสนับสนุนด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน

เครื่องสแกน 3D แบบออปติคัลพร้อมเครื่องสแกนเครื่องหมายฟรี

ระบบการฝึกอบรมวิชาชีพ

บริการของเรา

เครื่องสแกน 3D แบบออปติคัลแบบติดตามพร้อม Marker Free และ Markers Positioning Scanning

ข้อกำหนดทางเทคนิค
แบบอย่าง	HyperScan DX
อัตราการวัด	1,340,000 การวัด/วินาที
พื้นที่สแกน	สูงสุด 550 x 500mm
แหล่งเลเซอร์	เส้นเลเซอร์สีแดง 26 เส้นสำหรับการสแกนมาตรฐาน + เส้นเลเซอร์สีแดงพิเศษ 1 เส้นสำหรับพื้นที่เข้าถึงยาก
คลาสไลท์	คลาส 2 (ตาปลอดภัย)
ปณิธาน	สูงถึง 0.02mm
ความแม่นยำ	สูงถึง 0.025mm
ระบบกำหนดตำแหน่งตัวเอง ความแม่นยำเชิงปริมาตร (พร้อมตัวติดตาม)	9.6m³ (3.5m)	0.064mm/m
17.6m³ (4.2m)	0.078mm/m
ความแม่นยำเชิงปริมาตร + โฟโต้ช็อต	0.044+0.015mm/m
ระยะแสตนด์ออฟ	350mm
ความชัดลึก	400mm
ระบบกำหนดตำแหน่งเครื่องหมาย - โหมดการสแกน (ไม่มีตัวติดตาม)	ความแม่นยำเชิงปริมาตร	0.02+0.035mm/m
ความแม่นยำเชิงปริมาตร+ โฟโต้ช็อต	0.02+0.015mm/m
น้ำหนัก	1.5กก.
มาตรฐานการเชื่อมต่อ	USB 3.0
อุณหภูมิในการทำงาน	-20 ~ 40 ℃
ความชื้นในการทำงาน (ไม่กลั่นตัว)	10% - 90%
รูปแบบการส่งออก	.stl, .ply, .obj, .txt, .xyz, .ascetc.customizable
ซอฟต์แวร์ที่เข้ากันได้	3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 และ SolidWorks), PTC (Pro/ ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX และ Solid Edge) ฯลฯ
