HyperScan Plus Optical Tracking 3D Scanner สำหรับการพัฒนาชิ้นส่วนเครื่องจักรที่มีความแม่นยำ

HyperScan Plus Optical Tracking 3D Scanner สำหรับการพัฒนาชิ้นส่วนเครื่องจักรที่มีความแม่นยำ


สถานะห้องว่าง:



สอบถาม

รุ่น：
HyperScan Plus
ยี่ห้อ：
ZG Technology

เครื่องสแกน 3D Smart Optical Tracking, HyperScan Plus ใช้เทคโนโลยีเลเซอร์สีน้ำเงินพร้อมโหมดการทำงานที่หลากหลายโหมดการสแกนมาตรฐานประกอบด้วยเส้นเลเซอร์สีน้ำเงิน 34 เส้นพร้อมความเร็วในการสแกนสูงถึง 2,100,000 การวัด/วินาที ซึ่งช่วยปรับปรุงประสิทธิภาพการสแกนได้อย่างมากโหมดการสแกนแบบ Ultra-fine มีเส้นเลเซอร์สีน้ำเงินคู่ขนาน 7 เส้นซึ่งมีรายละเอียดพื้นผิวของวัตถุเทคโนโลยีการจับภาพด้วยแฟลชของรูสามารถรวบรวมจุดศูนย์กลางของรูและการประสานงานในไม่กี่วินาที

คุณสมบัติของสินค้า

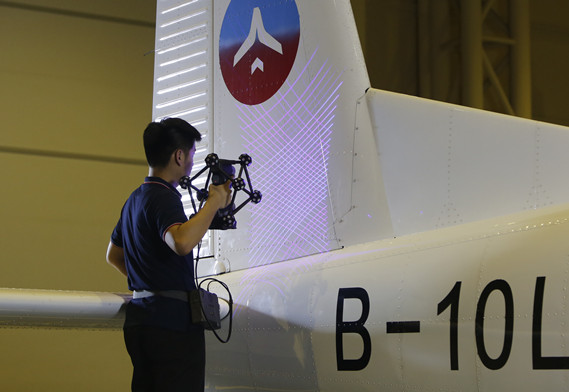

สแกนเนอร์ 3 มิติการติดตามด้วยแสงพร้อมการสแกน 3 มิติความเร็วสูง

การสแกน 3D ที่เร็วขึ้น

เส้นเลเซอร์สีน้ำเงิน 34 เส้น ความเร็วในการสแกนสูงถึง 2,100,000 การวัด/วินาที

รายละเอียดการสแกนสูงถึง 850,000 การวัด/วินาที

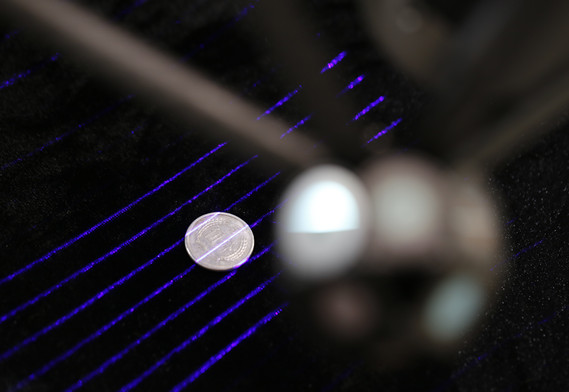

สแกนเนอร์ 3 มิติแบบออปติคัลพร้อมรายละเอียดการสแกน 3 มิติแบบ Ultra Fine

Ultra-fine รายละเอียด

เส้นเลเซอร์สีน้ำเงินคู่ขนาน 7 เส้นเพื่อจับภาพรายละเอียดที่ชัดเจนและแม่นยำที่สุด

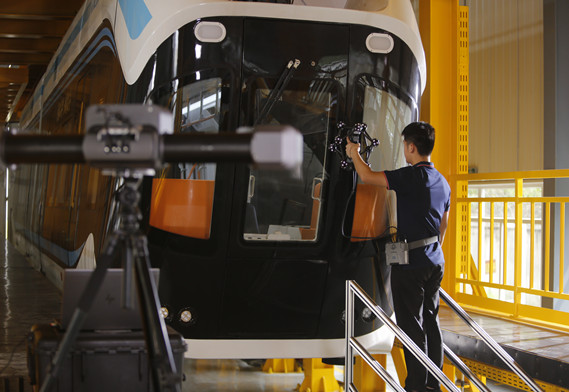

Optical Tracking 3D Scanner พร้อมการสแกน 3D แบบไร้สาย

การสแกนแบบไร้สายโดยสมบูรณ์

การสแกนแบบไร้สายโดยสมบูรณ์ด้วย ZGFreeBox-S และ ZGFreeBox-T

ไม่จำกัดความยาวของสายเชื่อมต่อและขนาดชิ้นส่วน

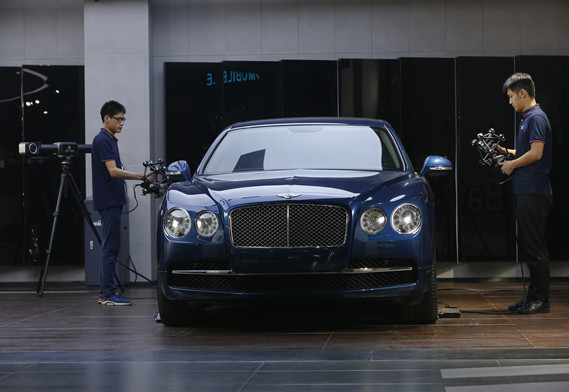

สแกนเนอร์ 3 มิติการติดตามด้วยแสงพร้อมโซลูชันหลายแทร็ก

โซลูชันการสแกนหลายตัวติดตาม

ขยายการวัด ปริมาณอย่างมากโดยไม่ต้องก้าวกระโดด

ตอบสนองการวัดแบบอินไลน์ ได้อย่างลงตัวด้วยประสิทธิภาพที่โดดเด่น

ข้อกำหนดทางเทคนิค
แบบอย่าง		HyperScan Plus
อัตราการวัด	โหมดมาตรฐาน	2,100,000 การวัด/วินาที
อัตราการวัด	โหมดละเอียด	850,000 การวัด/วินาที
พื้นที่สแกน		สูงสุด 600 x 550mm
แหล่งเลเซอร์		34 เส้นเลเซอร์สีน้ำเงินสำหรับการสแกนมาตรฐาน + เส้นเลเซอร์สีน้ำเงินพิเศษ 1 เส้น สำหรับบริเวณที่เข้าถึงยาก + เส้นเลเซอร์สีน้ำเงินพิเศษ 7 เส้นสำหรับการสแกนอย่างละเอียด
คลาสไลท์		คลาส 2 (ตาปลอดภัย)
ปณิธาน		สูงถึง 0.02mm
ความแม่นยำ		สูงถึง 0.025mm
ระบบกำหนดตำแหน่งตัวเอง ความแม่นยำเชิงปริมาตร (พร้อมตัวติดตาม)	9.6m³ (3.5m)	0.060mm/m
	17.6m³ (4.2m)	0.075mm/m
ความแม่นยำเชิงปริมาตร + โฟโต้ช็อต		0.044+0.015mm/m
ระยะแสตนด์ออฟ		350mm
ความชัดลึก		400mm
ระบบกำหนดตำแหน่งเครื่องหมาย - โหมดการสแกน (ไม่มีตัวติดตาม)	ความแม่นยำเชิงปริมาตร	0.02+0.03mm/m
ระบบกำหนดตำแหน่งเครื่องหมาย - โหมดการสแกน (ไม่มีตัวติดตาม)	ความแม่นยำเชิงปริมาตร+ โฟโต้ช็อต	0.02+0.015mm/m
ระบบกำหนดตำแหน่งเครื่องหมาย - โหมดจับภาพแฟลชรู (ไม่มีตัวติดตาม)	ความแม่นยำเชิงปริมาตร	\"0.03+0.03mm\/m\"
	ความแม่นยำเชิงปริมาตร+ โฟโต้ช็อต	0.03+0.015mm/m
น้ำหนัก		1.5กก.
มาตรฐานการเชื่อมต่อ		USB 3.0
\"อุณหภูมิในการทำงาน\"		-20 ~ 40 ℃
ความชื้นในการทำงาน (ไม่กลั่นตัว)		10% - 90%
รูปแบบการส่งออก		.stl, .ply, .obj, .txt, .xyz, .ascetc.customizable
ซอฟต์แวร์ที่เข้ากันได้		3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 และ SolidWorks), PTC (Pro/ ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX และ Solid Edge) ฯลฯ

HyperScan Plus แอปพลิเคชั่น

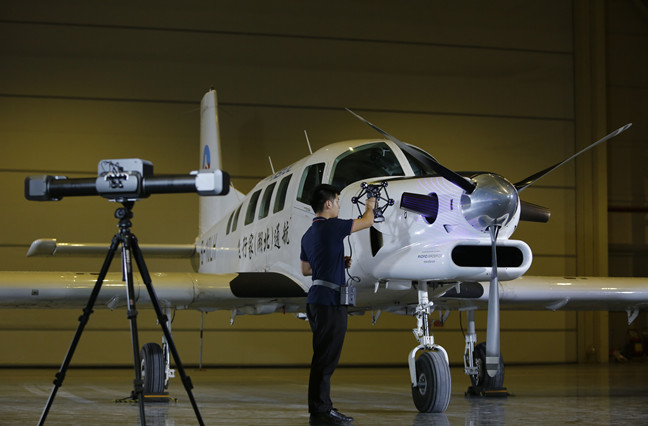

1.การสแกน 3 มิติแบบไร้สายสำหรับการออกแบบอุตสาหกรรมการบินและอวกาศ

การสแกน 3 มิติแบบไร้สายสำหรับอุตสาหกรรมการบินและอวกาศ

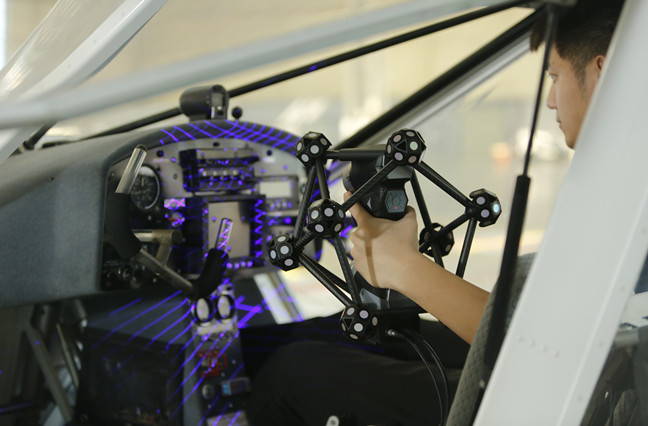

การสแกน 3D แบบไร้สายสำหรับกระบวนการออกแบบ 3D

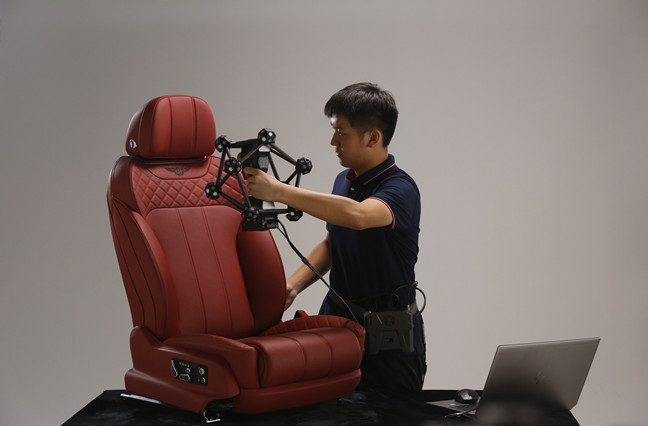

2.วิศวกรรมย้อนกลับของชิ้นส่วนยานยนต์

วิศวกรรมย้อนกลับของชิ้นส่วนยานยนต์

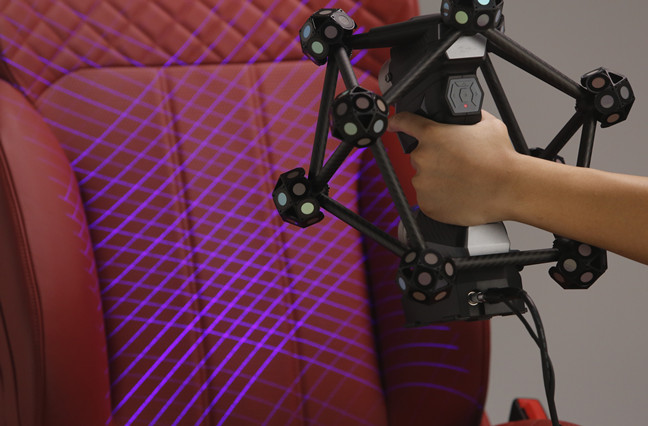

การสแกน 3 มิติสำหรับวิศวกรรมย้อนกลับของชิ้นส่วนรถยนต์

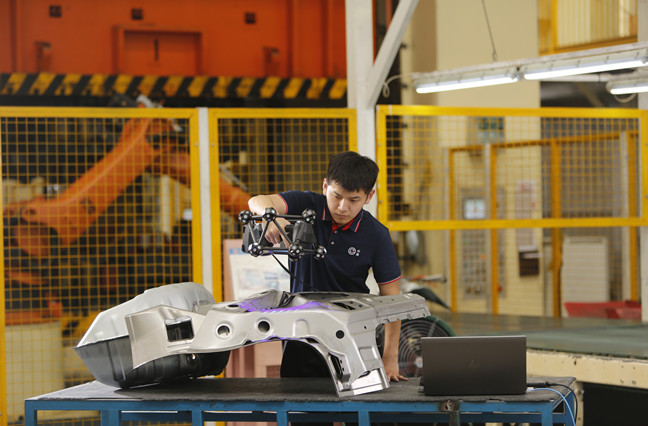

3. การตรวจสอบขนาด 3 มิติของชิ้นส่วนเครื่องจักรขนาดใหญ่

ชิ้นส่วนเครื่องจักรขนาดใหญ่ การตรวจสอบมิติ 3 มิติ

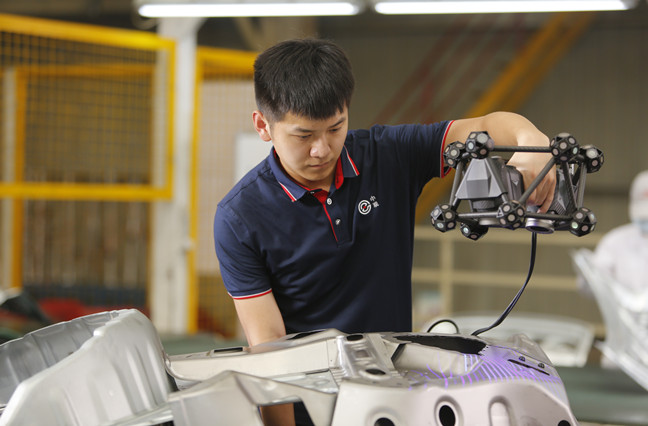

การสแกน 3 มิติสำหรับการตรวจสอบชิ้นส่วนเครื่องจักรและการควบคุมคุณภาพ

ข้อดีของเรา

นวัตกรรมไม่เคยหยุดนิ่ง

เครื่องสแกน 3D แบบติดตามแสงพร้อมการสแกน 3D แบบไร้สาย

คุณภาพมาตรฐาน ISO

Optical Tracking 3D Scanner พร้อมการวัดแบบไม่สัมผัส

เครือข่ายการขายทั่วโลก

Optical Tracking 3D Scanner สำหรับการตรวจสอบและควบคุมคุณภาพ

การสนับสนุนด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน

สแกนเนอร์ 3 มิติการติดตามด้วยแสงพร้อมการสแกน 3 มิติความเร็วสูง

ระบบการฝึกอบรมวิชาชีพ

บริการของเรา

เครื่องสแกนเลเซอร์ 3 มิติแบบติดตามด้วยแสงพร้อมการวัดแบบไม่สัมผัส

ข้อกำหนดทางเทคนิค
แบบอย่าง	HyperScan Plus
อัตราการวัด	โหมดมาตรฐาน	2,100,000 การวัด/วินาที
โหมดละเอียด	850,000 การวัด/วินาที
พื้นที่สแกน	สูงสุด 600 x 550mm
แหล่งเลเซอร์	34 เส้นเลเซอร์สีน้ำเงินสำหรับการสแกนมาตรฐาน + เส้นเลเซอร์สีน้ำเงินพิเศษ 1 เส้น สำหรับบริเวณที่เข้าถึงยาก + เส้นเลเซอร์สีน้ำเงินพิเศษ 7 เส้นสำหรับการสแกนอย่างละเอียด
คลาสไลท์	คลาส 2 (ตาปลอดภัย)
ปณิธาน	สูงถึง 0.02mm
ความแม่นยำ	สูงถึง 0.025mm
ระบบกำหนดตำแหน่งตัวเอง ความแม่นยำเชิงปริมาตร (พร้อมตัวติดตาม)	9.6m³ (3.5m)	0.060mm/m
17.6m³ (4.2m)	0.075mm/m
ความแม่นยำเชิงปริมาตร + โฟโต้ช็อต	0.044+0.015mm/m
ระยะแสตนด์ออฟ	350mm
ความชัดลึก	400mm
ระบบกำหนดตำแหน่งเครื่องหมาย - โหมดการสแกน (ไม่มีตัวติดตาม)	ความแม่นยำเชิงปริมาตร	0.02+0.03mm/m
ความแม่นยำเชิงปริมาตร+ โฟโต้ช็อต	0.02+0.015mm/m
ระบบกำหนดตำแหน่งเครื่องหมาย - โหมดจับภาพแฟลชรู (ไม่มีตัวติดตาม)	ความแม่นยำเชิงปริมาตร	\"0.03+0.03mm\/m\"
ความแม่นยำเชิงปริมาตร+ โฟโต้ช็อต	0.03+0.015mm/m
น้ำหนัก	1.5กก.
มาตรฐานการเชื่อมต่อ	USB 3.0
\"อุณหภูมิในการทำงาน\"	-20 ~ 40 ℃
ความชื้นในการทำงาน (ไม่กลั่นตัว)	10% - 90%
รูปแบบการส่งออก	.stl, .ply, .obj, .txt, .xyz, .ascetc.customizable
ซอฟต์แวร์ที่เข้ากันได้	3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 และ SolidWorks), PTC (Pro/ ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX และ Solid Edge) ฯลฯ
