การใช้และการถอดเป้าหมายการวางตำแหน่งบนส่วนประกอบทางอุตสาหกรรมขนาดใหญ่ยังคงเป็นปัญหาคอขวดที่รุนแรง ช่างเทคนิคมักใช้เวลาหลายชั่วโมงในการวางจุดกาวบนแผงการบินและอวกาศขนาดใหญ่หรือโครงรถยนต์ พวกเขาเพียงแต่เสียเวลาในการผลิตอันมีค่าไปเปล่าๆ ก่อนที่การสแกนมิติจริงจะเริ่มต้นขึ้นเสียอีก การติดตามด้วยแสงแบบไดนามิกนำเสนอทางเลือกที่สำคัญและผ่านการพิสูจน์แล้ว วิธีการที่ทันสมัยนี้ช่วยลดการเตรียมการด้วยตนเองโดยสิ้นเชิง นอกจากนี้ยังรักษาความแม่นยำระดับมาตรวิทยาโดยตรงบนพื้นโรงงานที่มีการสั่นสะเทือน

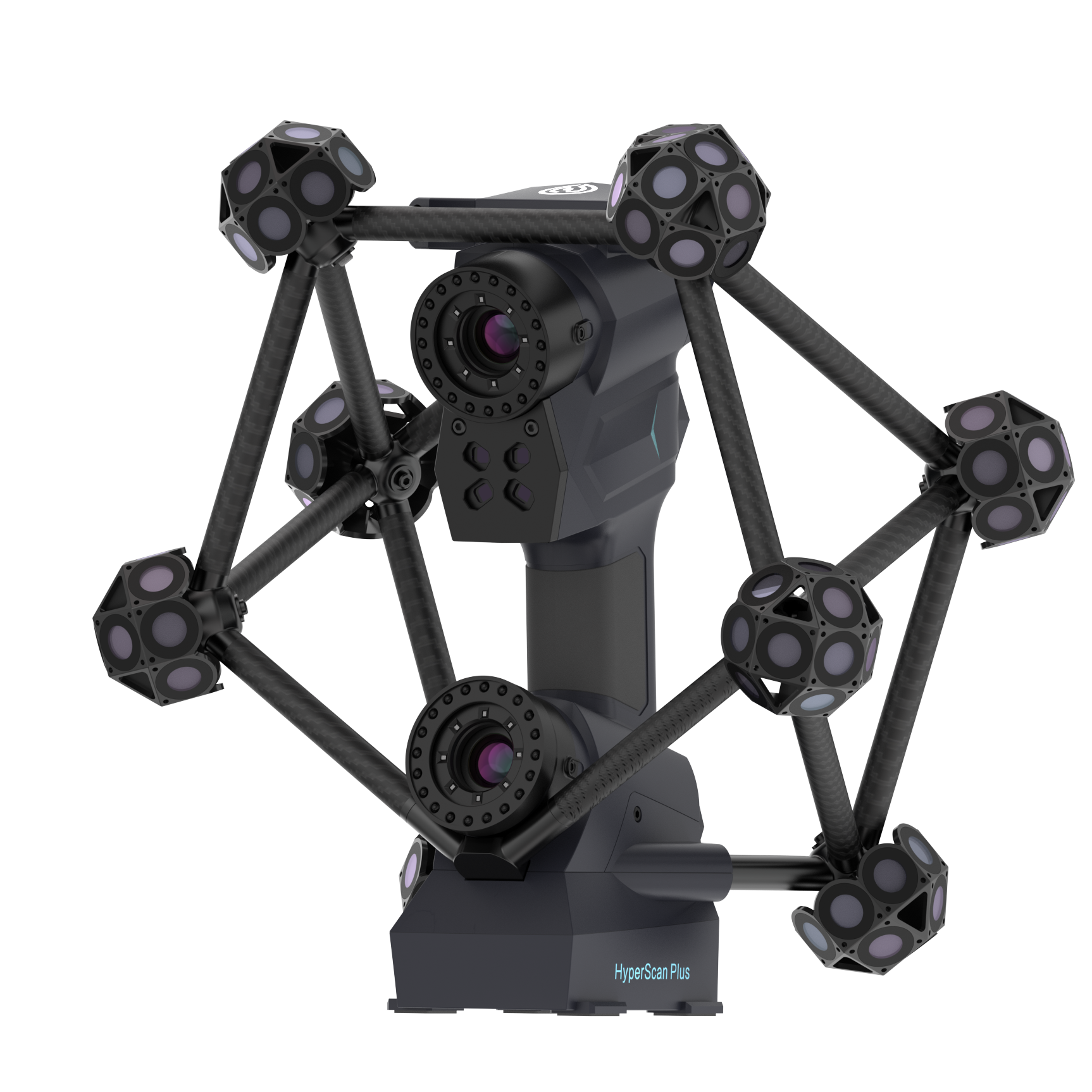

ผู้จัดการฝ่ายควบคุมคุณภาพต้องเผชิญกับทางเลือกที่สำคัญเมื่อประเมิน เครื่อง สแกน คุณต้องปรับสมดุลความแม่นยำเชิงปริมาตรกับความเร็วในการปรับใช้อย่างระมัดระวัง ความสามารถในการทำงานร่วมกันของซอฟต์แวร์และความทนทานต่อสิ่งแวดล้อมมีบทบาทสำคัญในการตัดสินใจครั้งนี้เช่นกัน การเปลี่ยนแปลงทางเทคโนโลยีนี้เปลี่ยนแปลงขั้นตอนการผลิตอย่างมาก คุณเพียงแค่ต้องเข้าใจการเปลี่ยนแปลงพื้นฐานที่เกี่ยวข้อง ให้เราสำรวจอย่างชัดเจนว่าระบบการติดตามแบบไร้เครื่องหมายกำหนดรูปแบบมาตรวิทยาทางอุตสาหกรรมในปัจจุบันอย่างไรเลเซอร์ 3 มิติ HyperScan Plus Optical Tracking

ประเด็นสำคัญ

• ประสิทธิภาพที่ปราศจากเครื่องหมาย: การขจัดการใช้งานเป้าหมายจะช่วยลดเวลาการเตรียมชิ้นส่วนได้สูงสุดถึง 80% ส่งผลโดยตรงต่อปริมาณงานการตรวจสอบสำหรับส่วนประกอบขนาดใหญ่

• การอ้างอิงแบบไดนามิก: การติดตามด้วยแสงจะรักษาความแม่นยำแม้ในสภาพแวดล้อมการผลิตที่ไม่เสถียรซึ่งอาจมีการสั่นสะเทือนหรือการเคลื่อนไหวของชิ้นส่วน

• ความแม่นยำระดับมาตรวิทยา: ได้รับการออกแบบเพื่อให้เป็นไปตามมาตรฐานการรับรอง ISO ที่เข้มงวดสำหรับการควบคุมคุณภาพด้านการบินและอวกาศ ยานยนต์ และเครื่องจักรกลหนัก

• จุดมุ่งเน้นในการนำไปปฏิบัติ: การปรับใช้ที่ประสบความสำเร็จจำเป็นต้องมีการประเมินข้อกำหนดในการมองเห็น ขนาดปริมาณการสแกน และการผสานรวมกับซอฟต์แวร์การตรวจสอบที่มีอยู่ (เช่น PolyWorks, Geomagic)

กรณีศึกษาทางธุรกิจ: การกำจัดปัญหาคอขวดในการตรวจสอบชิ้นส่วนขนาดใหญ่

ผู้ผลิตหลายรายประเมินค่าใช้จ่ายแอบแฝงในการเตรียมชิ้นส่วนแบบเดิมๆ ต่ำเกินไป เป้าหมายที่มีกาวทำให้การปฏิบัติงานด้านคุณภาพช้าลงอย่างมาก สำหรับใบกังหันลมขนาดใหญ่ การติดสติกเกอร์นับพันชิ้นต้องใช้เวลาหลายชั่วโมง การถอดออกใช้เวลานานยิ่งขึ้น สารตกค้างที่เหนียวมักต้องการการทำความสะอาดสารเคมีที่รุนแรงในภายหลัง ขั้นตอนที่ต้องดำเนินการซ้ำซ้อนเหล่านี้ทำให้วงจรการผลิตล่าช้าโดยไม่จำเป็น เรามักพบว่าสายการประกอบที่ใช้งานอยู่ต้องหยุดชะงักเพียงเพราะช่างเทคนิคต้องใช้เวลามากขึ้นในการเตรียมพื้นผิว

การสแกนแบบไร้มาร์กเกอร์ช่วยแก้ปัญหาด้านประสิทธิภาพการทำงานนี้ได้โดยตรง อุตสาหกรรมระดับไฮเอนด์บางแห่งไม่สามารถทนต่อการปนเปื้อนบนพื้นผิวทางกายภาพได้ คอมโพสิตคาร์บอนไฟเบอร์การบินและอวกาศที่ไม่ทาสีดูดซับสารเคมีกาวได้ง่าย แม่พิมพ์ฉีดขัดเงาสูงทำให้เกิดรอยขีดข่วนได้ง่ายในระหว่างการกำจัดชิ้นงานที่รุนแรง การวัดแบบไม่สัมผัสจะช่วยขจัดความเสี่ยงทางกายภาพเหล่านี้ได้อย่างสมบูรณ์ คุณตรวจสอบส่วนประกอบโดยไม่ต้องสัมผัสพื้นผิวที่ละเอียดอ่อนเลย

คุณจะวัดความสำเร็จได้อย่างไรหลังจากปรับใช้การตั้งค่าการติดตามแบบออปติคอล สร้างตัวชี้วัดพื้นฐานที่ชัดเจนก่อนที่จะเปลี่ยนขั้นตอนการทำงานของคุณ

1. การลดเวลารอบ: กำหนดเวลาตามระยะเวลาที่แน่นอนตั้งแต่ชิ้นส่วนมาถึงจนถึงรายงานการตรวจสอบที่สร้างขึ้นในขั้นสุดท้าย

2. ปริมาณการสแกนรายวัน: นับจำนวนส่วนประกอบขนาดใหญ่ที่ผ่านแผนกควบคุมคุณภาพของคุณต่อกะ

3. อัตราการทำงานซ้ำ: ติดตามการลดความล้มเหลวที่ผิดพลาดที่เกิดจากพื้นผิวสกปรกหรือสติกเกอร์เป้าหมายที่วางผิดที่

ข้อผิดพลาดทั่วไป: การไม่บันทึกเวลาขั้นตอนการทำงานก่อนการติดตั้งยังคงเป็นข้อผิดพลาดร้ายแรง หากไม่มีข้อมูลพื้นฐานในอดีตที่ชัดเจน คุณจะไม่สามารถวัดประสิทธิภาพที่ได้รับใหม่ให้กับผู้บริหารระดับสูงในภายหลังได้ คุณต้องพิสูจน์ความได้เปรียบด้านความเร็วอย่างเป็นกลาง

การประเมินเครื่องสแกนเลเซอร์ 3 มิติ HyperScan Plus Optical Tracking

การทำความเข้าใจสถาปัตยกรรมระบบหลักทำให้ความกระจ่างว่าเทคโนโลยีบรรลุความแม่นยำสูงดังกล่าวได้อย่างไร มันอาศัยการตั้งค่าฮาร์ดแวร์คู่ที่ซับซ้อนโดยสิ้นเชิง ตัวติดตามแบบออปติคอลจะวางแยกกันบนขาตั้งกล้องซึ่งทำหน้าที่เป็นดวงตาดิจิทัล โดยจะสังเกตการทำงานของเครื่องสแกนมือถือที่เคลื่อนที่ไปรอบๆ วัตถุอย่างต่อเนื่อง การทำงานร่วมกันนี้ทำให้เกิดการวางตำแหน่งเชิงพื้นที่อย่างต่อเนื่อง คุณจะไม่มีวันลืมว่าเครื่องสแกนอยู่ในตำแหน่งใดในพื้นที่สามมิติ

พื้นการผลิตที่ใช้งานอยู่จะสั่นสะเทือนอย่างต่อเนื่อง รถยกขับผ่านสถานีงานวัด เครื่องปั๊มแรงๆ สั่นสะเทือนพื้นบริเวณใกล้เคียง การติดตามแบบไดนามิกจะจัดการสภาพแวดล้อมที่ไม่เสถียรเหล่านี้ได้อย่างง่ายดาย ระบบติดตามรักษาระบบพิกัดที่เข้มงวดแบบดิจิทัล หากมีคนกระแทกชิ้นส่วนโดยไม่ได้ตั้งใจ ซอฟต์แวร์จะชดเชยทันที หากตัวติดตามสั่นเล็กน้อย การอ้างอิงแบบไดนามิกจะแก้ไขการจัดตำแหน่งแบบเรียลไทม์ ความสามารถนี้ยังคงมีความสำคัญต่อสภาพแวดล้อมทางอุตสาหกรรมในโลกแห่งความเป็นจริง ซึ่งเป็นไปไม่ได้ที่จะแยกห้องปฏิบัติการ

คุณอาจสงสัยว่าเทคโนโลยีเลเซอร์สีน้ำเงินเข้ากับกรอบแว่นสายตานี้ได้อย่างไร เลเซอร์สีน้ำเงินจัดการกับพื้นผิวที่ท้าทายได้ดีกว่าเลเซอร์สีแดงแบบเดิมมาก พวกเขาสแกนโลหะมันเงาได้อย่างง่ายดาย โดยจับพลาสติกสีดำลึกโดยไม่ต้องใช้สเปรย์สแกน อุปกรณ์มือถือฉายเส้นตารางเลเซอร์เพื่อจับรายละเอียดพื้นผิวที่ซับซ้อน ในขณะเดียวกัน สถานีฐานจะติดตามตำแหน่งเชิงพื้นที่ทั่วโลก พวกมันทำงานร่วมกันได้อย่างสมบูรณ์แบบเพื่อสร้างพอยต์คลาวด์

ความแม่นยำเชิงปริมาตรเปลี่ยนแปลงไปในระยะทางไกล ไม่มีระบบมาตรวิทยาใดที่จะหนีพ้นฟิสิกส์ไปได้เลย ในช่วงห้าเมตรหรือสิบเมตร ความแม่นยำจะลดลงเล็กน้อย อย่างไรก็ตาม ตัวติดตามแบบออปติคัลจะควบคุมการสะสมข้อผิดพลาดนี้ได้ดีกว่าวิธีการแบบเดิมมาก ให้เราดูมาตราส่วนความแม่นยำโดยทั่วไปในช่วงระยะทางที่ขยายออกไป

เมื่อประเมิน HyperScan Plus Optical Tracking 3D Laser Scanner ให้เปรียบเทียบอัตราการส่งออกเหล่านี้กับค่าความคลาดเคลื่อนภายในเฉพาะของคุณ เป็นไปตามข้อกำหนดมาตรฐาน ISO สำหรับเครื่องจักรกลหนักได้อย่างง่ายดาย

ความเป็นจริงของ Shop Floor: การนำไปปฏิบัติ การบูรณาการ และความเสี่ยง

การติดตามด้วยแสงอาศัยการมองเห็นที่ชัดเจนโดยสิ้นเชิง ข้อจำกัดหลักเกี่ยวข้องกับการรักษาแนวสายตาที่เข้มงวด ตัวติดตามฐานจะต้องเห็นไฟ LED แสดงตำแหน่งของอุปกรณ์มือถืออย่างต่อเนื่อง โพรงภายในที่ลึกหรือรูปทรงภายในที่ซับซ้อนปิดกั้นมุมมองนี้ได้อย่างง่ายดาย เราขอแนะนำกลยุทธ์เฉพาะหลายประการเพื่อเอาชนะอุปสรรคทั่วไปเหล่านี้

• ตำแหน่งตัวติดตามที่เหมาะสมที่สุด: ยกสถานีฐานขึ้นบนขาตั้งสูงเพื่อมองลงไปที่ชิ้นส่วน

• การตั้งค่าหลายรายการ: ย้ายตำแหน่งตัวติดตามไปรอบๆ ยานพาหนะขนาดใหญ่เพื่อจับจุดบอดที่ซ่อนอยู่อย่างมีประสิทธิภาพ

• การสแกนแบบไฮบริด: ใช้เป้าหมายแบบติดหนึบที่แปลเป็นภาษาเฉพาะภายในช่องลึกเท่านั้น ซึ่งการติดตามด้วยแสงล้มเหลวชั่วคราว

ไปป์ไลน์ข้อมูลจะต้องคงความแข็งแกร่งอย่างยิ่ง เวิร์กโฟลว์ดิจิทัลเริ่มต้นด้วยการจับ Raw point cloud ซอฟต์แวร์ที่เป็นกรรมสิทธิ์จะแปลงจุดเหล่านี้เป็นตาข่ายรูปหลายเหลี่ยมที่สะอาดตา จากนั้นคุณส่งออกตาข่ายสำหรับการเปรียบเทียบ CAD และการวิเคราะห์ส่วนเบี่ยงเบน ความเข้ากันได้มีความสำคัญอย่างมากที่นี่ โรงงานผลิตส่วนใหญ่ใช้ระบบนิเวศซอฟต์แวร์มาตรวิทยามาตรฐานอยู่แล้ว ตรวจสอบให้แน่ใจว่าฮาร์ดแวร์ใหม่ของคุณป้อนเข้าสู่แพลตฟอร์มที่ได้รับการพิสูจน์แล้วเช่น PolyWorks หรือ Geomagic Control X ได้อย่างราบรื่น

การใช้งานของผู้ปฏิบัติงานเป็นตัวกำหนดความสำเร็จที่แท้จริงของเครื่องมือมาตรวิทยาใหม่ๆ วิศวกรต้องการอุปกรณ์ที่เหมาะกับสรีระ อุปกรณ์มือถือที่มีน้ำหนักมากทำให้เกิดความเมื่อยล้าที่ข้อมืออย่างรุนแรงในระหว่างการเปลี่ยนการวัดที่ยาวนาน ประเมินน้ำหนักทางกายภาพของชุดสแกนเนอร์อย่างระมัดระวัง พิจารณาเวลาการตั้งค่ารายวันสำหรับสถานีฐานการติดตาม การฝึกอบรมช่างเทคนิคใหม่จะใช้เวลาน้อยลงอย่างมากเมื่ออินเทอร์เฟซซอฟต์แวร์แนะนำพวกเขาอย่างสังหรณ์ใจ

การสอบเทียบตามปกติยังคงเป็นสิ่งจำเป็นสำหรับการปฏิบัติตามข้อกำหนดที่เข้มงวด ลูกค้าด้านการบินและยานยนต์ต้องการมาตรฐานการตรวจสอบคุณภาพที่เข้มงวด เช่น VDI/VDE 2634 กำหนดตารางเวลาที่แน่นอนสำหรับการตรวจสอบการสอบเทียบเป็นประจำ ใช้แถบสิ่งประดิษฐ์ที่ได้รับการรับรองเพื่อตรวจสอบความแม่นยำในการติดตามก่อนดำเนินการตรวจสอบที่สำคัญ

แนวทางปฏิบัติที่ดีที่สุด: ทำการตรวจสอบการปรับเทียบภาคสนามอย่างรวดเร็วทุกเช้า ใช้เวลาเพียงห้านาที แต่ป้องกันข้อมูลการสแกนที่ไม่ถูกต้องโดยสิ้นเชิงเป็นเวลาหลายชั่วโมง

ตรรกะการคัดเลือก: HyperScan Plus เทียบกับโซลูชันมาตรวิทยาทางเลือก

คุณจะเลือกระหว่างการติดตามด้วยแสงกับเครื่องมือวัดแบบเดิมได้อย่างมั่นใจได้อย่างไร เราต้องประเมินความยืดหยุ่นในการสแกนอย่างรอบคอบโดยเทียบกับข้อจำกัดด้านปริมาตรการวัดที่เข้มงวด

เครื่องวัดพิกัดแขนแบบข้อต่อแบบดั้งเดิมมีความแม่นยำอย่างเหลือเชื่อ อย่างไรก็ตาม แขนวัดมีข้อจำกัดทางกายภาพที่รุนแรง ปกติแล้วจะเข้าถึงได้สบายเพียง 2-3 เมตรเท่านั้น การตรวจสอบแชสซีของยานพาหนะขนาดใหญ่จำเป็นต้องกระโดดแขนฐานซ้ำๆ การก้าวกระโดดแบบแมนนวลทุกครั้งทำให้เกิดข้อผิดพลาดทางคณิตศาสตร์แบบซ้อน การติดตามด้วยแสงครอบคลุมพื้นที่กว้างกว่ามากโดยกำเนิด คุณสามารถเดินไปรอบๆ ส่วนประกอบการบินและอวกาศขนาดใหญ่ได้อย่างอิสระโดยไม่ต้องหยุดชั่วคราว

เรายังต้องเปรียบเทียบระบบติดตามกับเครื่องสแกนมือถือแบบสแตนด์อโลนมาตรฐานด้วย ระบบมือถือจำเป็นต้องมีการกำหนดเป้าหมายแบบแมนวลที่เข้มข้น คุณเสียเงินกับจุดกาวอย่างต่อเนื่อง ที่สำคัญกว่านั้นคือคุณใช้เวลาชั่วโมงแรงงานด้านวิศวกรรมที่มีราคาแพงในการวางจุดเล็กๆ เหล่านั้น ระบบการติดตามจำเป็นต้องมีการลงทุนด้านฮาร์ดแวร์เริ่มต้นที่สูงกว่าล่วงหน้า แต่ช่วยขจัดภาระแรงงานคนที่เกิดขึ้นซ้ำๆ ในการเตรียมชิ้นส่วนได้อย่างสมบูรณ์ สภาพแวดล้อมที่มีแรงงานสูงจะได้รับประโยชน์อย่างมากจากการเปลี่ยนแปลงขั้นตอนการทำงานนี้

ระบุกรณีการใช้งานสิ่งอำนวยความสะดวกในอุดมคติของคุณอย่างชัดเจน สิ่งอำนวยความสะดวกที่จัดการชิ้นส่วนขนาดใหญ่ที่มีปริมาณผสมสูงและมีปริมาณน้อยช่วยให้ขั้นตอนการทำงานกลับมาเร็วที่สุด สภาพแวดล้อมการควบคุมคุณภาพที่เข้มงวดช่วยให้สแกนแบบไร้เครื่องหมายได้อย่างมาก วัสดุคอมโพสิตที่ไม่ทาสีและต้นแบบการออกแบบที่ละเอียดอ่อนเข้ากันได้อย่างลงตัวที่นี่ ในทางกลับกัน สภาพแวดล้อมห้องปฏิบัติการแบบอยู่กับที่ซึ่งตรวจสอบชิ้นส่วนเดสก์ท็อปขนาดเล็กไม่จำเป็นต้องมีการติดตามแบบไดนามิก เครื่องสแกนเดสก์ท็อปแบบธรรมดาเหมาะกับการใช้งานแบบอยู่กับที่มากกว่ามาก

บทสรุป

การลบเครื่องหมายทางกายภาพออกจากเวิร์กโฟลว์มาตรวิทยาทำให้เกิดมูลค่าเชิงกลยุทธ์มหาศาล คุณเร่งรอบการตรวจสอบได้อย่างมาก คุณปกป้องพื้นผิวที่บอบบางจากการปนเปื้อนของกาวที่เป็นอันตราย ช่างเทคนิคของคุณใช้เวลาอันมีค่าในการวัดส่วนประกอบต่างๆ แทนการติดสติกเกอร์ กระบวนการผลิตทั้งหมดจะราบรื่นขึ้น สะอาดขึ้น และเร็วขึ้นอย่างเห็นได้ชัด

ผู้มีอำนาจตัดสินใจควรดำเนินการอย่างเด็ดขาดโดยขอให้มีการสแกนหลักฐานทางกายภาพ นำอุปกรณ์ติดตามมาสู่พื้นที่ร้านค้าของคุณเองโดยตรง เลือกส่วนประกอบที่ท้าทาย สะท้อนแสงสูง หรือมีขนาดใหญ่ที่สุดในสินค้าคงคลังปัจจุบันของคุณ ทดสอบความเป็นไปได้ในการมองเห็นทางกายภาพรอบๆ รูปทรงเรขาคณิตที่ซับซ้อน ตรวจสอบคุณภาพการจับวัสดุภายใต้มาตรฐานระบบแสงสว่างจากโรงงานที่ไม่สมบูรณ์ของคุณ การประเมิน เครื่องสแกนเลเซอร์ 3 มิติ HyperScan Plus Optical Tracking ในสภาวะการใช้งานจริงถือเป็นการพิสูจน์ความสามารถขั้นสูงสุด

คำถามที่พบบ่อย

ถาม: HyperScan Plus จัดการกับพื้นผิวโลหะที่มีการสะท้อนแสงสูงหรือการตัดเฉือนอย่างไร

ตอบ: ระบบใช้เทคโนโลยีแสงสีฟ้าขั้นสูงควบคู่กับความเข้มของเลเซอร์ที่ปรับได้ เลเซอร์สีน้ำเงินมีความยาวคลื่นที่สั้นกว่า ทำให้เกิดโปรไฟล์ที่คมชัดยิ่งขึ้นบนโลหะมันเงาหรือโลหะกลึง ซอฟต์แวร์จะปรับการรับแสงแบบไดนามิกเพื่อลดแสงสะท้อนที่สว่างจ้า คุณสามารถสแกนได้อย่างสะอาดโดยไม่ต้องใช้สเปรย์ที่ทำให้มัวหมอง

ถาม: จะเกิดอะไรขึ้นหากแนวการมองเห็นระหว่างเครื่องสแกนและเครื่องติดตามเสียหาย

ตอบ: ระบบจะหยุดรวบรวมข้อมูลทันที อย่างไรก็ตาม การฟื้นตัวเกือบจะเกิดขึ้นทันที เมื่อคุณย้ายเครื่องสแกนกลับเข้าไปในมุมมองของตัวติดตาม ซอฟต์แวร์จะเชื่อมต่อสตรีมข้อมูลอีกครั้งโดยอัตโนมัติ โดยจะเย็บข้อมูลใหม่เข้ากับระบบพิกัดที่มีอยู่ได้อย่างราบรื่นโดยไม่ต้องรีสตาร์ทด้วยตนเอง

ถาม: สามารถขยายปริมาณการติดตามสำหรับชิ้นส่วนที่มีขนาดใหญ่เป็นพิเศษ (เช่น >10 เมตร) ได้หรือไม่

ตอบ: ได้ คุณสามารถขยายวอลลุ่มผ่านกระบวนการที่เรียกว่าการก้าวกระโดดได้ คุณจับภาพพื้นที่อ้างอิง ย้ายสถานีฐานตัวติดตาม และจัดตำแหน่งใหม่โดยใช้จุดอ้างอิงทั่วไป แม้ว่าการก้าวกระโดดของสารประกอบจะทำให้เกิดความแม่นยำเชิงปริมาตรเล็กน้อย การติดตามแบบไดนามิกจะช่วยลดข้อผิดพลาดนี้ให้เหลือน้อยที่สุด โดยรักษาความเบี่ยงเบนไว้ได้ดีภายในค่าความคลาดเคลื่อนของชิ้นส่วนขนาดใหญ่

ถาม: ข้อกำหนดด้านสิ่งแวดล้อมเฉพาะ (อุณหภูมิ แสงสว่าง) เพื่อความแม่นยำสูงสุดมีอะไรบ้าง

ตอบ: ระบบทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิพื้นโรงงานทั่วไป การอ้างอิงแบบไดนามิกจะชดเชยการขยายตัวเนื่องจากความร้อนเล็กน้อยในชิ้นส่วนอย่างต่อเนื่อง การเปลี่ยนแปลงของแสงโดยรอบแทบจะไม่ส่งผลต่อประสิทธิภาพการทำงาน เนื่องจากตัวติดตามจะแยกสัญญาณ LED ที่ทำงานอยู่และความถี่เลเซอร์สีน้ำเงินโดยเฉพาะ โดยไม่สนใจแสงสว่างมาตรฐานจากโรงงาน
