เครื่องสแกนเลเซอร์ 3 มิติติดตามแสง HyperScan DX-B พร้อมเทคโนโลยีเลเซอร์สีน้ำเงิน

เครื่องสแกนเลเซอร์ 3 มิติติดตามแสง HyperScan DX-B พร้อมเทคโนโลยีเลเซอร์สีน้ำเงิน


สถานะห้องว่าง:



สอบถาม

รุ่น：
ไฮเปอร์สแกน DX-B
ยี่ห้อ：
ZG Technology

Smart Optical Tracking 3D Scanner, Hyperscan DX-B ใช้เทคโนโลยีเลเซอร์สีน้ำเงินกับโหมดการทำงานหลายอย่าง โหมดการสแกนมาตรฐานติดตั้งด้วยเลเซอร์สีน้ำเงิน 26 เส้นที่มีความเร็วการสแกนสูงถึง 1,340,000 การวัด/วินาทีซึ่งช่วยเพิ่มประสิทธิภาพการสแกนอย่างมาก โหมดการสแกนเส้นเดี่ยวพิเศษสามารถวัดพื้นที่ที่เข้าถึงได้ยาก ยังมีสายเลเซอร์ 7 Parellel สำหรับการสแกนรายละเอียดที่ดี

Hyperscan DX-B สามารถทำงานกับการติดตามออปติคัลจากตัวติดตามและไม่จำเป็นต้องมีเครื่องหมายบนพื้นผิวของชิ้นส่วน แต่ยังสามารถสแกนด้วยเครื่องหมายบนพื้นผิวของชิ้นส่วนโดยไม่ต้องติดตาม

คุณสมบัติของสินค้า

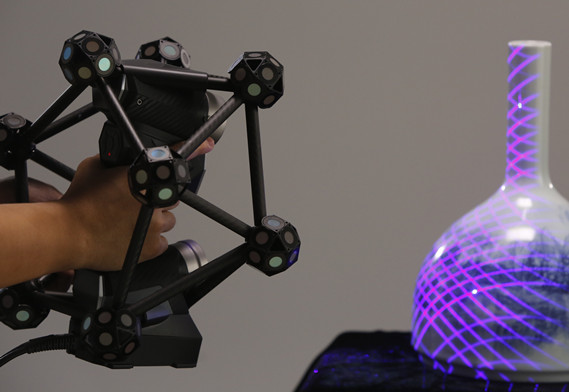

สแกนเนอร์ 3D พร้อมเทคโนโลยีเลเซอร์สีน้ำเงินทั้งหมด

เทคโนโลยีเลเซอร์สีน้ำเงินทั้งหมด

เพื่อปรับปรุงความสามารถในการสแกนและการปรับตัวได้อย่างมาก

การสแกน

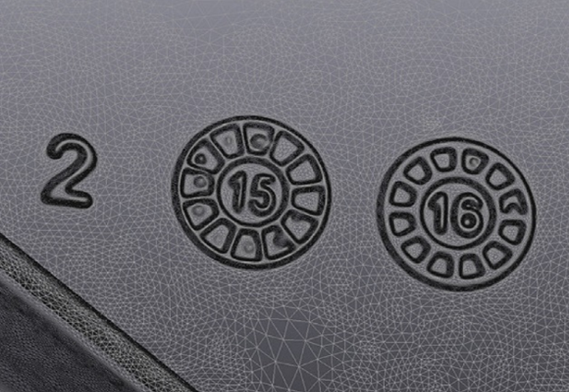

7 เส้นเลเซอร์สีน้ำเงินขนานเพื่อจับรายละเอียดที่ดีที่สุดอย่างชัดเจน

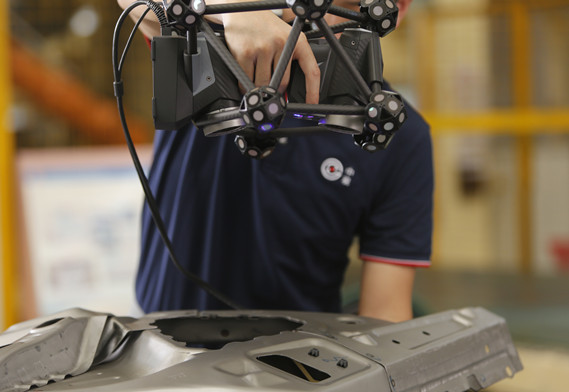

ออปติคัลติดตามสแกนเนอร์ 3 มิติพร้อมการจับแฟลช Hole

ฟังก์ชั่นการจับแฟลช Hole

รวมฟังก์ชั่นการจับแฟลชรูที่จดสิทธิบัตรเข้ากับระบบติดตามออปติคัล

วัดการประสานงานหลุมและศูนย์ทันที

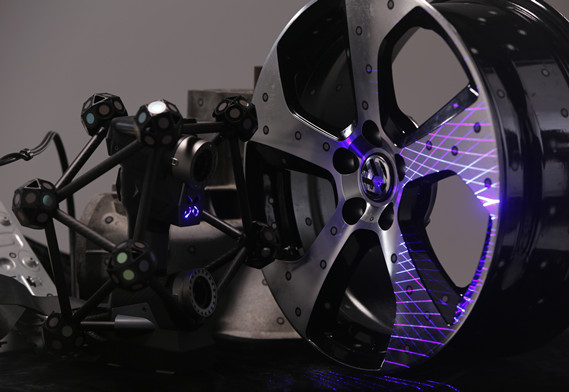

การสแกน 3D ด้วยเครื่องหมายการสแกน 3D โดยไม่มีเครื่องหมาย

โหมดสแกนไฮบริด

รองรับโหมดปราศจากเครื่องหมายภายใต้โหมดการติดตามแบบออปติคัลและการจัดตำแหน่งเครื่องหมาย

โหมดการสแกนคู่สามารถเปลี่ยนเวลาได้เรียลไทม์

ข้อกำหนดทางเทคนิค
แบบอย่าง		Hyperscan DX-B
อัตราการวัด	โหมดมาตรฐาน	2,200,000 การวัด/วินาที
อัตราการวัด	โหมดดี	1,200,000 การวัด/วินาที
พื้นที่สแกน		สูงถึง 550 x 500 มม.
แหล่งกำเนิดเลเซอร์		26 เส้นเลเซอร์สีน้ำเงินสำหรับการสแกนมาตรฐาน + เส้นเลเซอร์สีน้ำเงิน 1 เส้นสำหรับพื้นที่ยากที่จะเข้าถึง + เส้นเลเซอร์สีน้ำเงิน 7 เส้นสำหรับการสแกนที่ดี
ชั้นแสง		คลาส 2 (ปลอดภัยตา)
ปณิธาน		สูงถึง 0.02 มม.
ความแม่นยำ		สูงถึง 0.025 มม.
ความแม่นยำของระบบการจัดตำแหน่งตนเอง (พร้อมตัวติดตาม)	9.6m³ （3.5m)	0.064mm/m
ความแม่นยำของระบบการจัดตำแหน่งตนเอง (พร้อมตัวติดตาม)	17.6m³ （4.2m)	0.078mm/m
ความแม่นยำของปริมาตร + photoshot		0.044+0.015mm/m
ระยะทางยืน		350 มม.
ความลึก		400 มม.
โหมดสแกนระบบตำแหน่ง （ไม่มีตัวติดตาม)	ความแม่นยำของปริมาตร	0.02+0.035mm/m
โหมดสแกนระบบตำแหน่ง （ไม่มีตัวติดตาม)	ความแม่นยำของปริมาตร+ ภาพ	0.02+0.015mm/m
ตัวทำเครื่องหมายโหมดการจับแฟลชของระบบหลุมในหลุม （ไม่มีตัวติดตาม)	ความแม่นยำของปริมาตร	0.03+0.035mm/m
	ความแม่นยำของปริมาตร+ ภาพ	0.03+0.015mm/m
น้ำหนัก		1.5 กิโลกรัม
มาตรฐานการเชื่อมต่อ		USB 3.0
อุณหภูมิในการทำงาน		-20 ~ 40 ℃
ความชื้นในการทำงาน （การไม่ยอมแพ้)		10% - 90%
รูปแบบการส่งออก		.stl, .ply, .OBJ, .txt, .xyz, .asc ฯลฯ
ซอฟต์แวร์ที่เข้ากันได้		ระบบ 3D (โซลูชั่น Geomagic), ซอฟต์แวร์นวัตกรรม (Polyworks), ระบบ Dassault (Catia V5 และ SolidWorks), PTC (Pro/ Engineer), Autodesk (นักประดิษฐ์, นามแฝง, 3ds Max, Maya, Softimage), Siemens (NX และ Solid Edge) เป็นต้น

Hyperscan DX-B แอปพลิเคชัน

1. การตรวจสอบมิติ 3 มิติและการเปรียบเทียบชิ้นส่วนโลหะแผ่น

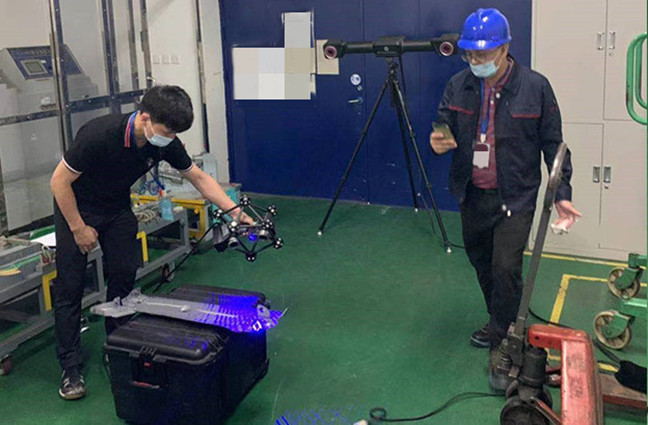

การตรวจสอบมิติ 3 มิติของแผ่นโลหะแผ่น

การเปรียบเทียบมิติ 3 มิติของแผ่นโลหะแผ่น

2. วิศวกรรมย้อนกลับของอุปกรณ์เสริมอัตโนมัติ

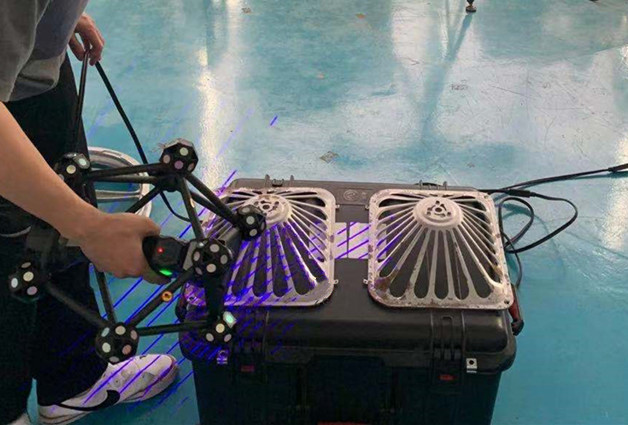

วิศวกรรมย้อนกลับของอุปกรณ์เสริมอัตโนมัติ

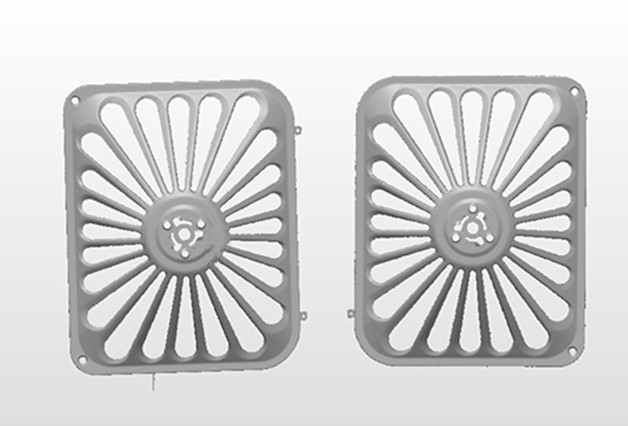

วิศวกรรมย้อนกลับของชิ้นส่วนยานยนต์

3. การสแกน 3D แบบไร้สายสำหรับอุตสาหกรรมการขนส่งทางรถไฟ

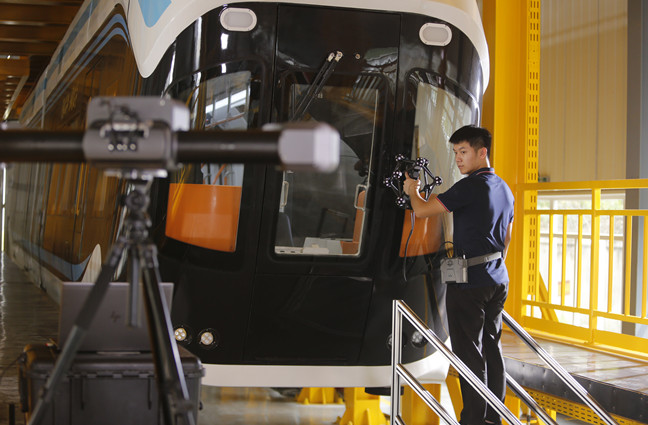

การสแกน 3D สำหรับอุตสาหกรรมรถไฟ

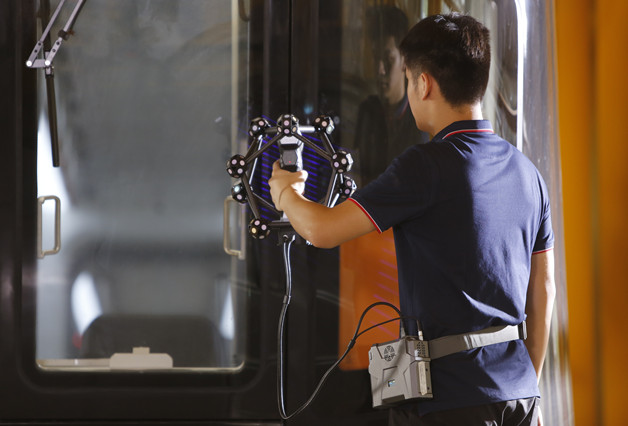

การสแกน 3 มิติไร้สายสำหรับการออกแบบทางรถไฟ

ข้อดีของเรา

การสแกน 3D สำหรับการพัฒนาผลิตภัณฑ์

นวัตกรรมไม่เคยสิ้นสุดลง

คุณภาพมาตรฐาน ISO

เครือข่ายการขายทั่วโลก

ออปติคัลติดตามสแกนเนอร์ 3D สำหรับอุตสาหกรรมยานยนต์

การสนับสนุนเทคนิค 24/7

ออปติคัลติดตามสแกนเนอร์ 3D พร้อมการสแกน 3D แบบไร้สาย

ระบบฝึกอบรมวิชาชีพ

บริการของเรา

การบริการลูกค้า

ข้อกำหนดทางเทคนิค
แบบอย่าง	Hyperscan DX-B
อัตราการวัด	โหมดมาตรฐาน	2,200,000 การวัด/วินาที
โหมดดี	1,200,000 การวัด/วินาที
พื้นที่สแกน	สูงถึง 550 x 500 มม.
แหล่งกำเนิดเลเซอร์	26 เส้นเลเซอร์สีน้ำเงินสำหรับการสแกนมาตรฐาน + เส้นเลเซอร์สีน้ำเงิน 1 เส้นสำหรับพื้นที่ยากที่จะเข้าถึง + เส้นเลเซอร์สีน้ำเงิน 7 เส้นสำหรับการสแกนที่ดี
ชั้นแสง	คลาส 2 (ปลอดภัยตา)
ปณิธาน	สูงถึง 0.02 มม.
ความแม่นยำ	สูงถึง 0.025 มม.
ความแม่นยำของระบบการจัดตำแหน่งตนเอง (พร้อมตัวติดตาม)	9.6m³ （3.5m)	0.064mm/m
17.6m³ （4.2m)	0.078mm/m
ความแม่นยำของปริมาตร + photoshot	0.044+0.015mm/m
ระยะทางยืน	350 มม.
ความลึก	400 มม.
โหมดสแกนระบบตำแหน่ง （ไม่มีตัวติดตาม)	ความแม่นยำของปริมาตร	0.02+0.035mm/m
ความแม่นยำของปริมาตร+ ภาพ	0.02+0.015mm/m
ตัวทำเครื่องหมายโหมดการจับแฟลชของระบบหลุมในหลุม （ไม่มีตัวติดตาม)	ความแม่นยำของปริมาตร	0.03+0.035mm/m
ความแม่นยำของปริมาตร+ ภาพ	0.03+0.015mm/m
น้ำหนัก	1.5 กิโลกรัม
มาตรฐานการเชื่อมต่อ	USB 3.0
อุณหภูมิในการทำงาน	-20 ~ 40 ℃
ความชื้นในการทำงาน （การไม่ยอมแพ้)	10% - 90%
รูปแบบการส่งออก	.stl, .ply, .OBJ, .txt, .xyz, .asc ฯลฯ
ซอฟต์แวร์ที่เข้ากันได้	ระบบ 3D (โซลูชั่น Geomagic), ซอฟต์แวร์นวัตกรรม (Polyworks), ระบบ Dassault (Catia V5 และ SolidWorks), PTC (Pro/ Engineer), Autodesk (นักประดิษฐ์, นามแฝง, 3ds Max, Maya, Softimage), Siemens (NX และ Solid Edge) เป็นต้น

การบินและอวกาศ

การสร้างต้นแบบอย่างรวดเร็ว
ควบคุมคุณภาพ
(MRO) การสึกหรอ
การวิเคราะห์
อากาศพลศาสตร์
การวิเคราะห์ความเครียด
การรีไซเคิล OEM & Parts
วิศวกรรมย้อนกลับ

เกี่ยวกับยานยนต์

วิศวกรรมย้อนกลับ
การวิเคราะห์ผลิตภัณฑ์ที่แข่งขันได้
การบรรจุหีบห่อยานยนต์
การปรับแต่งภายใน
การสร้างแบบจำลองและการออกแบบ

อุตสาหกรรมหนัก

ควบคุมคุณภาพ
วิศวกรรมย้อนกลับ
การวิเคราะห์ Mro & Wear
การออกแบบและการปรับเปลี่ยนเครื่องกล/ เครื่องมือ
การรีไซเคิล OEM & Parts

เชื้อรา

การชุมนุมเสมือนจริง
วิศวกรรมย้อนกลับ
ควบคุมคุณภาพ
การวิเคราะห์การสึกหรอ
การซ่อมแซมและดัดแปลงแบบกำหนดเอง

การหล่อชิ้นส่วน

การควบคุมและตรวจสอบคุณภาพส่วนที่หยาบ
การออกแบบการประมวลผลเครื่องจักรกล

ทางวัฒนธรรม

ของที่ระลึกวัฒนธรรม
ศิลปะ
ประติมากรรม

สิ้นเปลือง

การจัดแต่งทรงผมและการตรวจสอบการออกแบบผลิตภัณฑ์
วิศวกรรมย้อนกลับ
การออกแบบเครื่องมือ
VR & AR

ทางการแพทย์

การออกแบบและการผลิตของ Orthosis/ เทียม
การตรวจสอบแผล
ตัวอย่างทวิภาคี
บัตรประจำตัวทางการแพทย์

1.Q: นี่เป็นครั้งแรกที่ฉันซื้อเครื่องสแกนเลเซอร์ 3D มันใช้งานง่ายหรือไม่?

ก. ใช่! เราสามารถจัดหาคู่มือการใช้งานหรือวิดีโอเพื่อชี้นำ

หากมันยากสำหรับคุณที่จะเรียนรู้เรายังสามารถให้การฝึกอบรมออนไลน์โดย "Team Viewer " หรือ Skype ได้อย่างง่ายดาย

2.Q: คุณเป็น บริษัท ซื้อขายหรือผู้ผลิตหรือไม่?
ตอบ: เราเป็นผู้ผลิตเครื่องสแกนเลเซอร์ 3D เกรดก่อนวัยเรียน

3.Q: ฉันสามารถเยี่ยมชมโรงงานของคุณและที่ตั้งของคุณอยู่ที่ไหน?

ตอบ: โรงงานของเราตั้งอยู่ที่หวู่ฮั่นประเทศจีน

ในช่วงระยะเวลาการระบาดของโรค Covid-19 เราขอแนะนำให้คุณอยู่อย่างปลอดภัยและเราสามารถจัดการประชุมออนไลน์กับคุณเพื่อแสดงให้เห็นถึง บริษัท และผลิตภัณฑ์ของเรา

4.Q: MOQ ของคุณคืออะไร?

A: MOQ ของเราคือ 1 ชุด

5.Q: วิธีการบรรจุและการจัดส่งของคุณคืออะไร?

ตอบ: แพ็คเกจของเครื่องสแกนเลเซอร์ 3D ของเราคือ 1 ชุด/ กระเป๋าเดินทางรวมถึงหน่วยหลักของเครื่องสแกนเนอร์และชุดอุปกรณ์เสริมทั้งหมด

วิธีการจัดส่งคือโดย Air Express
