วิศวกรรมย้อนกลับคืออะไร?
วิศวกรรมย้อนกลับ\u003Ci>(also known as backwards engineering or back engineering) is often heard in our work, it's a method of making a 3D virtual model from an existing physical part for use in 3D computer-aided design (CAD), computer-aided engineering (CAE), computer-aided manufacturing (CAM), or other design software.\u003C\/i> \u003Cb>(หรือที่เรียกว่าวิศวกรรมย้อนกลับหรือวิศวกรรมย้อนกลับ) มักได้ยินในงานของเรา มันคือวิธีการสร้างแบบจำลอง 3 มิติจากชิ้นส่วนที่มีอยู่จริงเพื่อใช้ในการออกแบบโดยใช้คอมพิวเตอร์ช่วย 3 มิติ (CAD) วิศวกรรมโดยใช้คอมพิวเตอร์ช่วย (CAE) , การผลิตโดยใช้คอมพิวเตอร์ช่วย (CAM) หรือซอฟต์แวร์การออกแบบอื่นๆ\u003C\/b> \u003Ci>The process involves measuring an object, either manually or with cutting edge 3D measurement technologies like 3D scanners, to reconstruct it to a solid 3D model.\u003C\/i> \u003Cb>กระบวนการนี้เกี่ยวข้องกับการวัดวัตถุ ไม่ว่าจะด้วยตนเองหรือด้วยเทคโนโลยีการวัด 3 มิติที่ทันสมัย เช่น เครื่องสแกน 3 มิติ เพื่อสร้างวัตถุขึ้นมาใหม่ให้เป็นแบบจำลอง 3 มิติที่มั่นคง\u003C\/b>
\u003Ci>Reverse engineering is helpful in various ways such as analyzing product functionality & subcomponents, estimating costs, and identifying potential patent infringement.\u003C\/i> \u003Cb>วิศวกรรมย้อนกลับมีประโยชน์ในหลาย ๆ ด้าน เช่น การวิเคราะห์การทำงานของผลิตภัณฑ์และส่วนประกอบย่อย การประมาณราคา และการระบุที่อาจละเมิดสิทธิบัตร\u003C\/b> \u003Ci>It may also be used to supply documentation that was either lost or never written, typically for parts designed before CAD software became widespread.\u003C\/i> \u003Cb>นอกจากนี้ยังอาจใช้เพื่อจัดหาเอกสารที่สูญหายหรือไม่เคยเขียนเลย โดยทั่วไปแล้วสำหรับชิ้นส่วนที่ออกแบบก่อนที่ซอฟต์แวร์ CAD จะแพร่หลาย\u003C\/b>
\u003Ci>The physical features of the surface of an object can be measured by 3D scanning technologies like handheld 3D scanners, coordinate measuring machines (CMMs), and articulated portable arms.\u003C\/i> \u003Cb>คุณลักษณะทางกายภาพของพื้นผิวของวัตถุสามารถวัดได้ด้วยเทคโนโลยีการสแกน 3 มิติ เช่น เครื่องสแกน 3 มิติแบบใช้มือถือ เครื่องวัดพิกัด (CMM) และแขนกลแบบพกพาที่เชื่อมต่อกัน\u003C\/b> \u003Ci>Usually represented as a point cloud, the measured data lacks topological information, so it is often processed into a triangular-faced mesh (STL) file and then modeled into a more usable format such CAD model.\u003C\/i> \u003Cb>โดยปกติแล้วจะแสดงเป็น point cloud ข้อมูลที่วัดได้ไม่มีข้อมูลทอพอโลยี ดังนั้นจึงมักถูกประมวลผลเป็นไฟล์ triangular-faced mesh (STL) แล้วสร้างโมเดลให้อยู่ในรูปแบบที่ใช้งานได้มากขึ้น เช่น โมเดล CAD\u003C\/b>

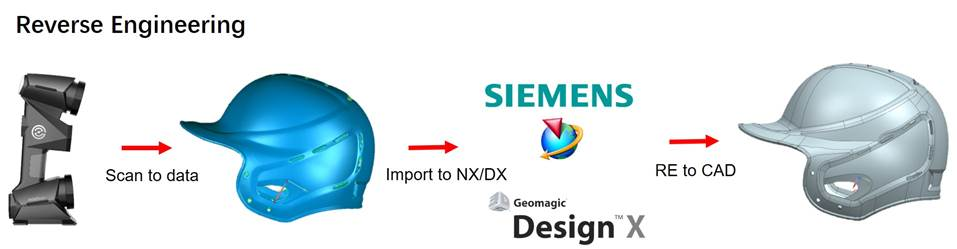

กระบวนการวิศวกรรมย้อนกลับคืออะไร?
\u003Ci>Why does a manufacturer need to reverse engineer something?\u003C\/i> \u003Cb>เหตุใดผู้ผลิตจึงจำเป็นต้องทำวิศวกรรมย้อนกลับ\u003C\/b> \u003Ci>To reproduce a component to analyze why the part doesn't work, to modify or enhance an existing tooling, or to find out the reason why there are issues with an assembly?\u003C\/i> \u003Cb>เมื่อต้องการทำซ้ำส่วนประกอบเพื่อวิเคราะห์ว่าเหตุใดชิ้นส่วนจึงไม่ทำงาน เพื่อแก้ไขหรือปรับปรุงเครื่องมือที่มีอยู่ หรือเพื่อค้นหาสาเหตุที่มีปัญหากับการประกอบ\u003C\/b> \u003Ci>It is necessary for a manufacturer to figure out its exact needs before beginning a reverse engineering project.\u003C\/i> \u003Cb>ผู้ผลิตจำเป็นต้องทราบความต้องการที่แท้จริงก่อนที่จะเริ่มโครงการวิศวกรรมย้อนกลับ\u003C\/b>
\u003Ci>Before the reverse engineering process, the manufacturer must decide which 3D measurement technology should be used first.\u003C\/i> \u003Cb>ก่อนกระบวนการวิศวกรรมย้อนกลับ ผู้ผลิตต้องตัดสินใจว่าควรใช้เทคโนโลยีการวัด 3 มิติแบบใดก่อน\u003C\/b> \u003Ci>For this explanation, let's take ZG's portable 3D scanner\u003C\/i> \u003Cb>สำหรับคำอธิบายนี้ ลองใช้เครื่องสแกน 3D แบบพกพาของ ZG กัน\u003C\/b>AtlaScanตัวอย่างเช่น.
\u003Ci>Firstly, the technician will make some preparation for the part to be scanned, such as to place markers on the surface.\u003C\/i> \u003Cb>ประการแรกช่างจะเตรียมการสำหรับชิ้นส่วนที่จะสแกน เช่น การวางเครื่องหมายบนพื้นผิว\u003C\/b> \u003Ci>Then, the technician will start the scanning process, to scan the part that needs to be recreated, capturing all the dimensions and details.\u003C\/i> \u003Cb>จากนั้นช่างจะเริ่มขั้นตอนการสแกน เพื่อสแกนชิ้นส่วนที่จำเป็นต้องสร้างใหม่ จับภาพขนาดและรายละเอียดทั้งหมด\u003C\/b>
\u003Ci>After the scanning process, the scan data is post processed to the universal format either a mesh or point cloud in ZG scanning software, which will help to clean, repair and refine the data.\u003C\/i> \u003Cb>หลังจากขั้นตอนการสแกน ข้อมูลการสแกนจะถูกโพสต์ไปยังรูปแบบสากลทั้งแบบเมชหรือพอยต์คลาวด์ในซอฟต์แวร์การสแกน ZG ซึ่งจะช่วยทำความสะอาด ซ่อมแซม และปรับแต่งข้อมูล\u003C\/b> \u003Ci>The mesh or point cloud scan data will be imported into CAD software such as Design X, SOLIDWORKS or Siemens NX, and then an industrial designer or expert of reverse engineering can then create the 3D model and make any changes as required.\u003C\/i> \u003Cb>ข้อมูลการสแกนแบบ mesh หรือ point cloud จะถูกนำเข้าไปยังซอฟต์แวร์ CAD เช่น Design X, SOLIDWORKS หรือ Siemens NX จากนั้นนักออกแบบอุตสาหกรรมหรือผู้เชี่ยวชาญด้านวิศวกรรมย้อนกลับจะสามารถสร้างแบบจำลอง 3 มิติและทำการเปลี่ยนแปลงได้ตามต้องการ\u003C\/b>
\u003Ci>The manufacturer can use a 3D printer to produce a prototype of the 3D model quickly, then the expert can assess whether the 3D model can meet their requirements, if not, the 3D model can be modified no matter how many times until satisfactory.\u003C\/i> \u003Cb>ผู้ผลิตสามารถใช้เครื่องพิมพ์ 3D เพื่อสร้างต้นแบบของแบบจำลอง 3 มิติได้อย่างรวดเร็ว จากนั้นผู้เชี่ยวชาญสามารถประเมินว่าแบบจำลอง 3 มิติสามารถตอบสนองความต้องการได้หรือไม่ ถ้าไม่ แบบจำลอง 3 มิติสามารถแก้ไขได้ไม่ว่าจะกี่ครั้งจนกว่าจะเป็นที่น่าพอใจ\u003C\/b> \u003Ci>Once the ideal 3D model has been created, the manufacturer can produce parts either as a one-off or batch production.\u003C\/i> \u003Cb>เมื่อสร้างโมเดล 3 มิติในอุดมคติแล้ว ผู้ผลิตสามารถผลิตชิ้นส่วนได้ทั้งแบบครั้งเดียวหรือเป็นชุด\u003C\/b>

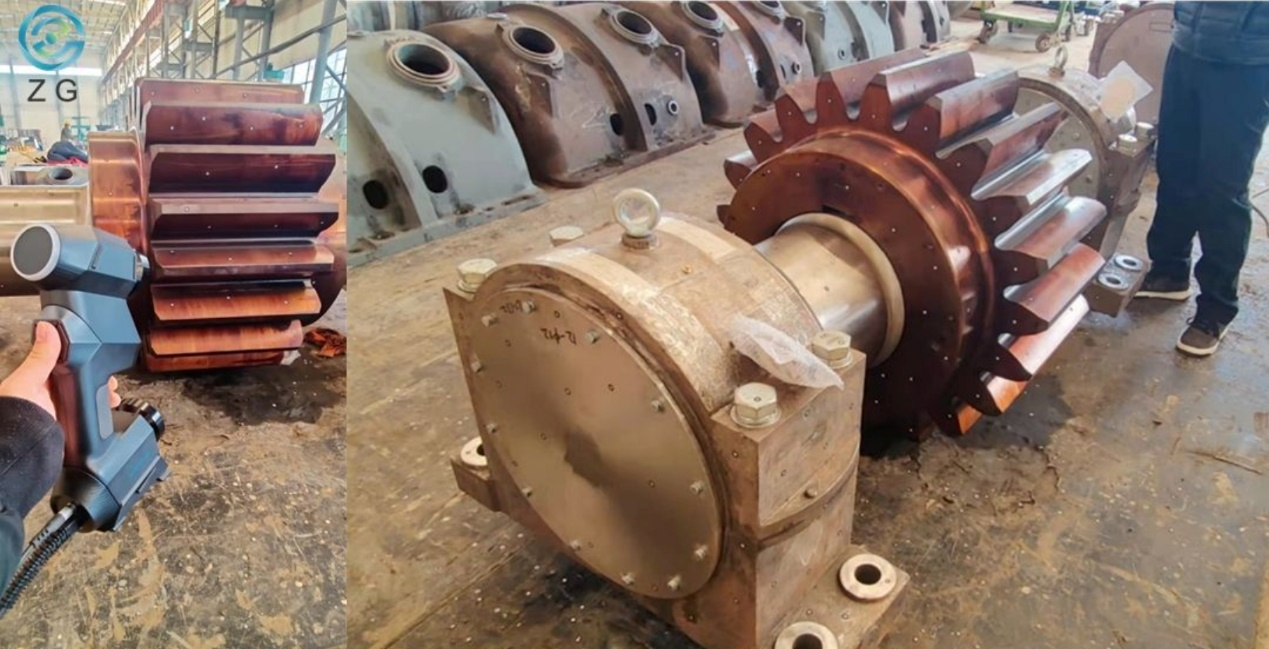

ชิ้นส่วนหล่อขนาดใหญ่พร้อมสำหรับวิศวกรรมย้อนกลับ

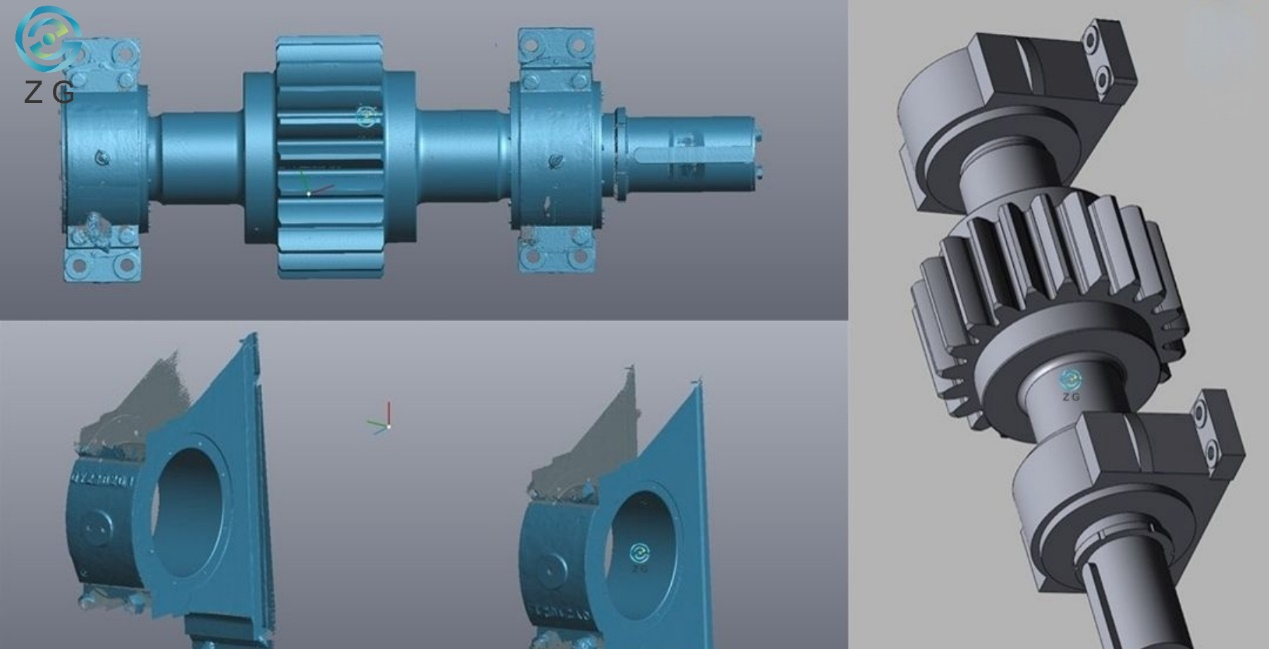

ข้อมูลสแกน 3 มิติและโมเดล CAD
วิศวกรรมย้อนกลับมีประโยชน์อย่างไร?
วิศวกรรมย้อนกลับถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมยานยนต์ อุตสาหกรรมการบินและอวกาศ บริษัทเครื่องมือ การอนุรักษ์ศิลปะและมรดก ฯลฯ กระบวนการวิศวกรรมย้อนกลับสามารถช่วยผู้ผลิตในการเพิ่มประสิทธิภาพการผลิต ได้เปรียบในการแข่งขัน และลดต้นทุน
ด้านล่างนี้คือการใช้งานวิศวกรรมย้อนกลับที่พบบ่อยที่สุดบางส่วน:
1. การเปลี่ยนอะไหล่เดิม
ในฐานะที่เป็นหนึ่งในการใช้งานวิศวกรรมย้อนกลับที่ใช้กันทั่วไป การเปลี่ยนชิ้นส่วนรุ่นเก่านั้นเกี่ยวข้องกับการตรวจสอบและการผลิตชิ้นส่วนที่เลือกของเครื่องจักรขนาดใหญ่ขึ้นเพื่อให้ทำงานต่อไปได้
\u003Ci>For example, a factory might have a large engine compartment that keeps the entire conveyor system running through each day's work shift.\u003C\/i> \u003Cb>ตัวอย่างเช่น โรงงานอาจมีห้องเครื่องขนาดใหญ่ที่ช่วยให้ระบบสายพานลำเลียงทั้งหมดทำงานตลอดกะการทำงานในแต่ละวัน\u003C\/b> \u003Ci>Every once in a while, one of the machine parts will wear out and need to be replaced.\u003C\/i> \u003Cb>ชิ้นส่วนเครื่องจักรชิ้นใดชิ้นหนึ่งจะเสื่อมสภาพและจำเป็นต้องเปลี่ยนทุกครั้ง\u003C\/b> \u003Ci>And certain parts might no longer be in production if the machine is old.\u003C\/i> \u003Cb>และบางส่วนอาจเลิกผลิตแล้วหากเครื่องเก่า\u003C\/b>
\u003Ci>Rather than making a huge investment in a new conveyor system, the preferable option for the manufacture is to retain the same equipment and replace the faulty part.\u003C\/i> \u003Cb>แทนที่จะลงทุนมหาศาลในระบบสายพานลำเลียงใหม่ ตัวเลือกที่ดีกว่าสำหรับการผลิตคือการรักษาอุปกรณ์เดิมไว้และเปลี่ยนชิ้นส่วนที่ชำรุด\u003C\/b> \u003Ci>With reverse engineering, you can use a\u003C\/i> \u003Cb>ด้วยวิศวกรรมย้อนกลับ คุณสามารถใช้ a\u003C\/b>เครื่องสแกน 3D ของ ZG\u003Ci>to digitally replicate the design of the defective part.\u003C\/i> \u003Cb>เพื่อจำลองการออกแบบชิ้นส่วนที่บกพร่องแบบดิจิทัล\u003C\/b> \u003Ci>From there, a new copy of the component can be created and installed into the machine.\u003C\/i> \u003Cb>จากที่นั่น คุณสามารถสร้างและติดตั้งสำเนาส่วนประกอบใหม่ลงในเครื่องได้\u003C\/b>
2. การวิเคราะห์ความล้มเหลว
\u003Ci>Reverse engineering techniques can play a valuable role in failure analysis.\u003C\/i> \u003Cb>เทคนิควิศวกรรมย้อนกลับสามารถมีบทบาทสำคัญในการวิเคราะห์ความล้มเหลว\u003C\/b> \u003Ci>You may need to take it apart or examine design files to determine to figure out why a machine fails.\u003C\/i> \u003Cb>คุณอาจต้องแยกชิ้นส่วนหรือตรวจสอบไฟล์การออกแบบเพื่อหาสาเหตุว่าทำไมเครื่องถึงล้มเหลว\u003C\/b> \u003Ci>You can know how to fix or improve the product once you have this information, and it will function properly again.\u003C\/i> \u003Cb>คุณสามารถทราบวิธีแก้ไขหรือปรับปรุงผลิตภัณฑ์ได้เมื่อคุณมีข้อมูลนี้แล้ว และมันจะทำงานได้อย่างถูกต้องอีกครั้ง\u003C\/b>
\u003Ci>Examining a product using reverse engineering can reveal damaged parts of faulty designs.\u003C\/i> \u003Cb>การตรวจสอบผลิตภัณฑ์โดยใช้วิศวกรรมย้อนกลับสามารถเปิดเผยชิ้นส่วนที่เสียหายของการออกแบบที่ผิดพลาดได้\u003C\/b> \u003Ci>Looking at digital design files created through reverse engineering can also reveal flaws and help inform how you plan to repair a piece of equipment.\u003C\/i> \u003Cb>การดูไฟล์การออกแบบดิจิทัลที่สร้างขึ้นผ่านวิศวกรรมย้อนกลับสามารถเปิดเผยข้อบกพร่องและช่วยแจ้งว่าคุณวางแผนจะซ่อมอุปกรณ์อย่างไร\u003C\/b>
3. การปรับปรุงชิ้นส่วน
\u003Ci>It's not surprising that reverse engineering can also be used for parts improvement.\u003C\/i> \u003Cb>ไม่น่าแปลกใจเลยที่วิศวกรรมย้อนกลับสามารถใช้ในการปรับปรุงชิ้นส่วนได้\u003C\/b> \u003Ci>After conducting a failure analysis, you might need to alter a component.\u003C\/i> \u003Cb>หลังจากทำการวิเคราะห์ความล้มเหลว คุณอาจต้องแก้ไขส่วนประกอบ\u003C\/b> \u003Ci>You could have the part reverse engineered to create a copy of the original design if no replacement or alternative part is available on the market.\u003C\/i> \u003Cb>คุณสามารถให้ส่วนวิศวกรรมย้อนกลับเพื่อสร้างสำเนาของการออกแบบเดิมหากไม่มีอะไหล่ทดแทนหรืออะไหล่ทดแทนในตลาด\u003C\/b> \u003Ci>From there, you could modify the design for improved performance.\u003C\/i> \u003Cb>จากตรงนั้น คุณสามารถปรับเปลี่ยนการออกแบบเพื่อประสิทธิภาพที่ดีขึ้นได้\u003C\/b>
\u003Ci>If stronger joints or weld reinforcements is required for a machine, the problem parts will be examined for their measurements and redesigned with increased thickness or stronger metals.\u003C\/i> \u003Cb>หากเครื่องจักรต้องการข้อต่อที่แข็งแรงกว่าหรือการเสริมแรงในการเชื่อม ส่วนที่มีปัญหาจะได้รับการตรวจสอบสำหรับการตรวจวัดและออกแบบใหม่ด้วยความหนาที่เพิ่มขึ้นหรือโลหะที่แข็งแรงกว่า\u003C\/b> \u003Ci>You can determine which dimensions must be maintained and which aspects you can change through reverse engineering.\u003C\/i> \u003Cb>คุณสามารถกำหนดได้ว่ามิติข้อมูลใดต้องได้รับการบำรุงรักษา และแง่มุมใดที่คุณสามารถเปลี่ยนแปลงได้ผ่านวิศวกรรมย้อนกลับ\u003C\/b> \u003Ci>If you want to combine two or more parts into a single and more functional component, reverse engineering could bring that fact to light.\u003C\/i> \u003Cb>หากคุณต้องการรวมสองส่วนขึ้นไปเป็นส่วนประกอบเดียวและใช้งานได้หลากหลาย วิศวกรรมย้อนกลับอาจทำให้ความจริงนั้นปรากฏให้เห็น\u003C\/b>
4. การวินิจฉัยและการแก้ปัญหา
\u003Ci>Reverse engineering also plays a vital role in diagnostics and problem-solving in different industrial processes.\u003C\/i> \u003Cb>วิศวกรรมย้อนกลับยังมีบทบาทสำคัญในการวินิจฉัยและการแก้ปัญหาในกระบวนการทางอุตสาหกรรมต่างๆ\u003C\/b> \u003Ci>In a factory setting, the flow of operations can sometimes go slow due to a faulty or underperforming function.\u003C\/i> \u003Cb>ในการตั้งค่าจากโรงงาน บางครั้งขั้นตอนการปฏิบัติงานอาจช้าลงเนื่องจากฟังก์ชันทำงานผิดพลาดหรือมีประสิทธิภาพต่ำกว่ามาตรฐาน\u003C\/b> \u003Ci>And it will be difficult to find out the source of the problem when a manufacturing system consists of numerous machines and components.\u003C\/i> \u003Cb>และจะหาสาเหตุของปัญหาได้ยากเมื่อระบบการผลิตประกอบด้วยเครื่องจักรและส่วนประกอบจำนวนมาก\u003C\/b> \u003Ci>Through reverse engineering, you can have a thorough understanding of how everything works as one and use that knowledge to identify where the problems are.\u003C\/i> \u003Cb>ด้วยวิศวกรรมย้อนกลับ คุณสามารถมีความเข้าใจอย่างถ่องแท้ว่าทุกอย่างทำงานเป็นหนึ่งเดียวได้อย่างไร และใช้ความรู้นั้นเพื่อระบุว่าปัญหาอยู่ที่ไหน\u003C\/b>

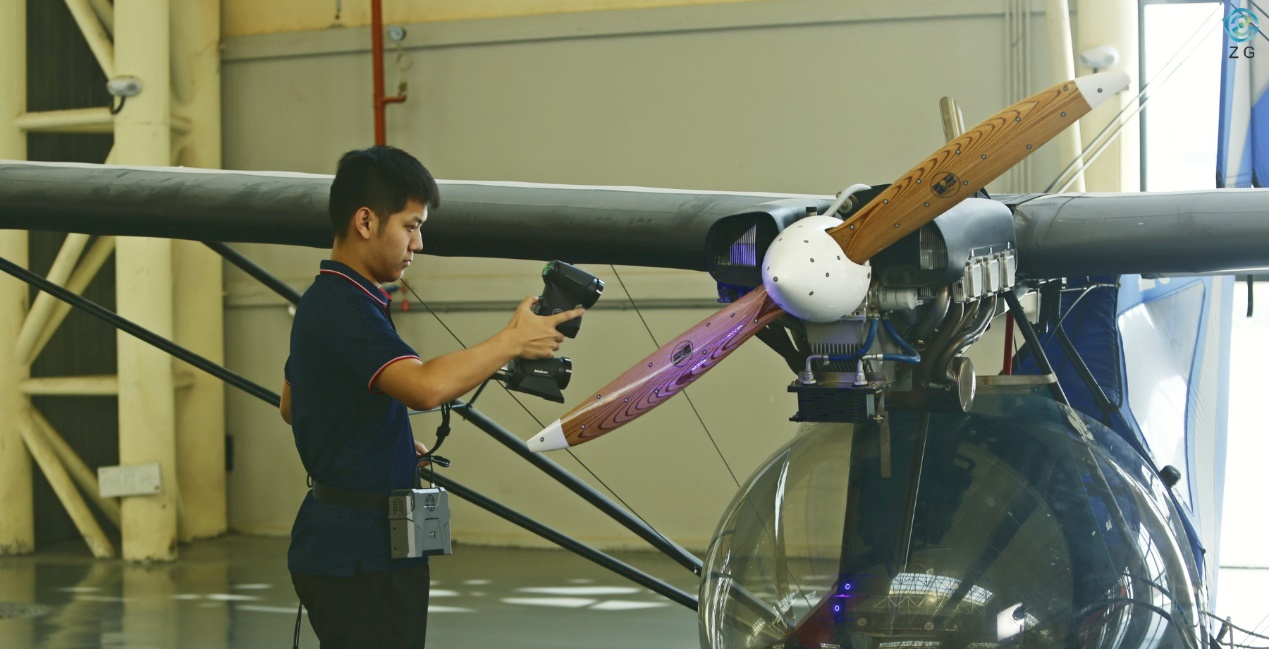

กระบวนการสแกน AtlaScan 1
เครื่องสแกน 3D ของ ZG จะเร่งวิศวกรรมย้อนกลับได้อย่างไร?
แม่นยำและมีประสิทธิภาพ ตรงกันข้ามกับวิธีการแบบแมนนวลและเทคโนโลยีการวัด 3 มิติอื่นๆเครื่องสแกน 3D แบบพกพาของ ZGเร่งกระบวนการวิศวกรรมย้อนกลับได้อย่างมาก
1. พกพาสะดวกและใช้งานง่าย:
---จำเป็นต้องมีการเตรียมการเล็กน้อยก่อนขั้นตอนการสแกน
---สามารถใช้ได้กับสายการผลิตโดยตรง
---สามารถใช้ได้โดยผู้ปฏิบัติงานทุกระดับทักษะ
2. ความเร็วสูง:
---สามารถบันทึกจุดข้อมูลได้หลายล้านจุดต่อวินาที
---สแกนไปยังตาข่ายสามารถทำได้ในไม่กี่วินาที
3. ความแม่นยำสูง:
---โดยไม่คำนึงถึงความซับซ้อนของเรขาคณิตของชิ้นส่วน
---โดยไม่คำนึงถึงความซับซ้อนของพื้นผิวของชิ้นส่วน
--- ความถูกต้องได้ถึง 0.01mm
ด้วยคุณสมบัติเหล่านี้ เครื่องสแกน 3D ของ ZG จึงสามารถเร่งกระบวนการวิศวกรรมย้อนกลับให้เร็วขึ้นไปอีกระดับหนึ่งได้อย่างน่าทึ่ง

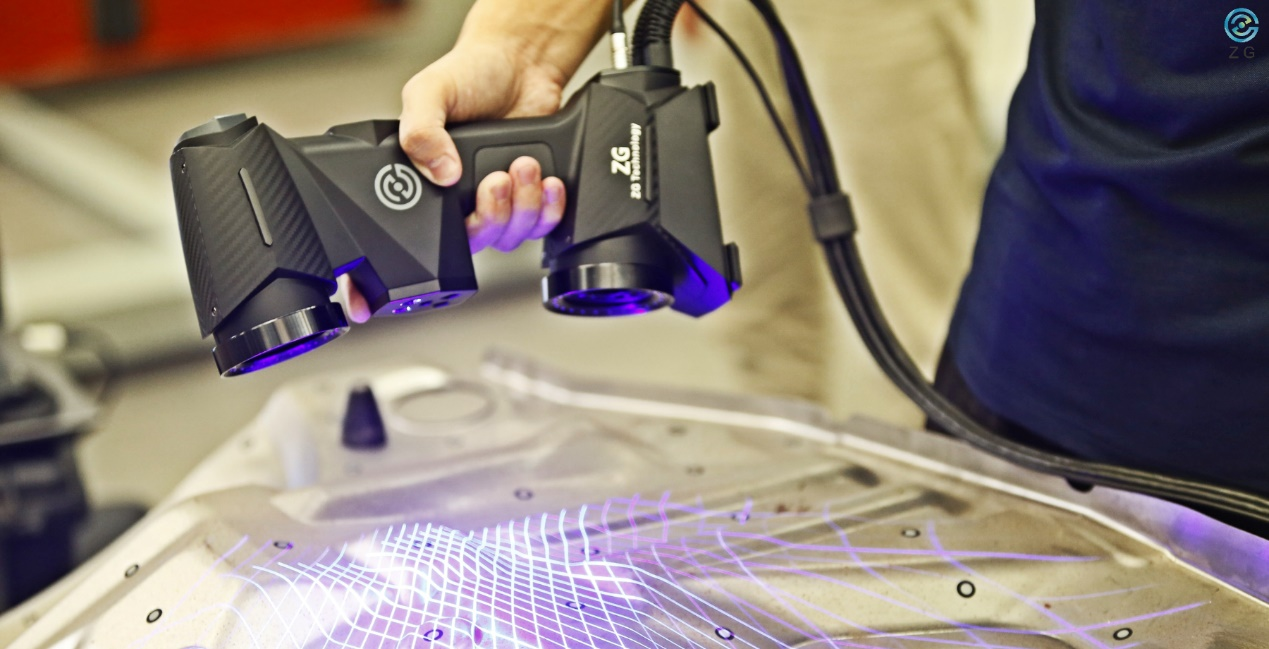

กระบวนการสแกน AtlaScan 2
คาดหวังมากขึ้น
\u003Ci>It is undeniable that reverse engineering has a bright and promising future.\u003C\/i> \u003Cb>ปฏิเสธไม่ได้ว่าวิศวกรรมย้อนกลับมีอนาคตที่สดใสและมีแนวโน้มดี\u003C\/b> \u003Ci>Reverse engineering workflows will become even more efficient and sophisticated as technological innovations continue in both 3D measurement equipment and reverse engineering software.\u003C\/i> \u003Cb>เวิร์กโฟลว์วิศวกรรมย้อนกลับจะมีประสิทธิภาพและซับซ้อนยิ่งขึ้น เนื่องจากนวัตกรรมทางเทคโนโลยียังคงดำเนินต่อไปในอุปกรณ์วัด 3 มิติและซอฟต์แวร์วิศวกรรมย้อนกลับ\u003C\/b> \u003Ci>ZG will also continue to improve and become more trustworthy for customers.\u003C\/i> \u003Cb>ZG จะยังคงพัฒนาอย่างต่อเนื่องและน่าเชื่อถือมากขึ้นสำหรับลูกค้า\u003C\/b>
