การสึกหรอของเครื่องมือที่ไม่ได้ทำแผนที่ในการฉีดขึ้นรูปพลาสติกทำให้เกิดต้นทุนการประสม: แฟลช การไม่ปฏิบัติตามข้อกำหนดด้านมิติ และการหยุดทำงานของการผลิตที่ไม่คาดคิด คุณสามารถสูญเสียการควบคุมเสถียรภาพของกระบวนการได้อย่างรวดเร็วเมื่อแม่พิมพ์เสื่อมสภาพโดยมองไม่เห็น อัตราการปฏิเสธชิ้นส่วนจะเพิ่มขึ้นก่อนที่จะมีใครสังเกตเห็นสาเหตุที่แท้จริง มาตรวิทยาแบบดั้งเดิมต้องดิ้นรนกับพื้นผิวรูปแบบอิสระที่ซับซ้อนของแม่พิมพ์ เครื่องวัดพิกัดคงที่ (CMM) หรือเกจแบบแมนนวลจำเป็นต้องดึงเครื่องมือออกจากแท่นพิมพ์ สิ่งเหล่านี้รบกวนการผลิตและเสนอจุดข้อมูลที่จำกัด การนำเครื่องมือออกจากบริการทำให้เกิดปัญหาคอขวดในการผลิตที่ยอมรับไม่ได้

การสแกน 3 มิติช่วยให้สามารถจัดทำแผนที่การสึกหรอในเชิงรุกได้อย่างรวดเร็วผ่านการวิเคราะห์ส่วนเบี่ยงเบน CAD ต่อชิ้นส่วน อย่างไรก็ตาม การเลือกฮาร์ดแวร์ที่เหมาะสมถือเป็นสิ่งสำคัญอย่างยิ่งในการให้ข้อมูลที่น่าเชื่อถือเกี่ยวกับเหล็กกลึง ประเภทเลเซอร์และความละเอียดจะกำหนดคุณภาพของผลการตรวจสอบของคุณ ด้วยการใช้มาตรวิทยาเชิงแสง ผู้ผลิตจึงเปลี่ยนจุดบอดให้กลายเป็นขั้นตอนการทำงานที่มีการควบคุมในระดับสูง คุณจะได้เรียนรู้วิธีใช้ประโยชน์จากเทคโนโลยีนี้เพื่อตรวจสอบสุขภาพของเชื้อราอย่างมีประสิทธิภาพ

ประเด็นสำคัญ

• ประสิทธิภาพของเวิร์กโฟลว์: แผนที่การสแกน 3 มิติสึกหรอโดยการซ้อนทับข้อมูลเมชในโลกแห่งความเป็นจริงลงบนโมเดล CAD ที่กำหนด ทำให้เกิดแผนที่สี 3 มิติที่ใช้งานง่ายของการเบี่ยงเบนพื้นผิว

• ข้อกำหนดด้านฮาร์ดแวร์: เหล็กกล้าเครื่องมือชนิดสะท้อนแสงที่กลึงแล้วจำเป็นต้องใช้ เครื่องสแกน 3D Blue Laser แบบมือถืออัจฉริยะ เพื่อเก็บข้อมูลได้อย่างแม่นยำโดยไม่ต้องใช้สเปรย์ฉีดลดระดับของนักพัฒนา

• จุดมุ่งเน้นในการประเมิน: ผู้ซื้อจะต้องชั่งน้ำหนักความแม่นยำเชิงปริมาตร ความละเอียดของตาข่ายที่ขอบคม (เส้นแยก/ประตู) และความเข้ากันได้ของซอฟต์แวร์เมื่อเลือก เครื่องสแกน 3D สำหรับการตรวจสอบแม่พิมพ์.

• ความเป็นจริงของการนำไปปฏิบัติ: ความสำเร็จต้องอาศัยการยอมรับข้อจำกัดในการมองเห็นในช่องลึก และลงทุนในการฝึกอบรมซอฟต์แวร์การตรวจสอบที่เหมาะสม

ต้นทุนทางธุรกิจของการสึกหรอของแม่พิมพ์ที่ไม่ได้ทำแผนที่

เรซินที่มีฤทธิ์กัดกร่อนกัดกร่อนระบบเกต มุมร่าง และเส้นแยกอย่างหลีกเลี่ยงไม่ได้ วัสดุ เช่น ไนลอนที่เติมแก้วทำหน้าที่เหมือนกระดาษทรายภายใต้แรงกดดันในการฉีดสูง การหมุนเวียนด้วยความร้อนทำให้เกิดความล้าที่พื้นผิวด้วยกล้องจุลทรรศน์ในการถ่ายภาพนับพันครั้ง แรงจับยึดที่รุนแรงจะค่อยๆ บดขยี้พื้นที่ปิดที่ละเอียดอ่อน หากคุณไม่วางแผนการเสื่อมสภาพทีละน้อย คุณจะพบว่าชิ้นส่วนที่มีข้อบกพร่องพุ่งขึ้นอย่างกะทันหัน การสึกหรอที่ไม่ได้รับการแมปทำให้วิศวกรกระบวนการต้องเปลี่ยนแรงดันการฉีดโดยไม่ได้ตั้งใจ การแก้ไขชั่วคราวนี้จะทำให้เกิดแสงแฟลชรุนแรงหรือภาพช็อตสั้นในที่สุด ปัญหาหลักยังคงซ่อนอยู่ภายในโพรงแม่พิมพ์ที่เสื่อมโทรม

วิธีการตรวจสอบแบบเดิมทำให้เกิดข้อจำกัดที่เข้มงวดสำหรับพื้นที่การผลิตสมัยใหม่ CMM คงที่ที่มีความแม่นยำสูงจำเป็นต้องถอดแม่พิมพ์ออกจากการผลิต สิ่งนี้ทำให้เกิดปัญหาคอขวดในการผลิตที่สำคัญ CMM จับจุดข้อมูลแยกโดยใช้โพรบแบบสัมผัส ไม่สามารถทำแผนที่พื้นผิวอินทรีย์ทั้งหมดหรือโพรงรูปแบบอิสระที่ซับซ้อนได้อย่างง่ายดาย คุณจะพบกับจุดบอดในข้อมูลของคุณ อีกวิธีหนึ่ง การตรวจสอบด้วยสายตาและการหล่อเรซินจะให้ผลลัพธ์ที่เป็นส่วนตัว ช่างเทคนิคพึ่งพาความรู้สึกทางกายภาพหรือการคาดเดาด้วยภาพ วิธีการนี้ไม่สามารถทำซ้ำได้ ขาดข้อมูลเชิงปริมาณที่จำเป็นสำหรับขั้นตอนการบำรุงรักษาเชิงคาดการณ์โดยสิ้นเชิง

โซลูชันมาตรวิทยาสมัยใหม่จะต้องตรงตามเกณฑ์ความสำเร็จในการปฏิบัติงานที่เฉพาะเจาะจง ฮาร์ดแวร์จะต้องพกพาได้ ช่างจำเป็นต้องใช้โดยตรงบนพื้นโรงงานหรือใกล้แท่นพิมพ์ โดยจะต้องให้ความแม่นยำระดับต่ำกว่ามิลลิเมตรเพื่อตรวจจับการสูญเสียวัสดุในระดับจุลภาค นอกจากนี้ ยังต้องเก็บข้อมูลแบบเต็มพื้นผิวอย่างครอบคลุมอีกด้วย จุดสัมผัสที่แยกออกมาไม่ได้ให้บริบทเพียงพอสำหรับเครื่องมือที่ซับซ้อน ด้วยการจับภาพรูปทรงเรขาคณิตทั้งหมด วิศวกรจะสามารถมองเห็นรูปแบบการสึกหรอแบบเรียงซ้อนได้

การเปรียบเทียบมาตรวิทยาในการตรวจสอบแม่พิมพ์

ทีละขั้นตอน: การทำแผนที่ความเบี่ยงเบนของพื้นผิวด้วยเครื่องสแกน 3D

ระยะแรกต้องใช้การรวบรวมข้อมูลอย่างพิถีพิถัน คุณเริ่มต้นด้วยการสแกนส่วนประกอบของเครื่องมือ การใช้ เครื่องสแกน 3 มิติสำหรับการตรวจสอบแม่พิมพ์ ทำให้คุณสามารถจับภาพเรขาคณิตทางกายภาพได้อย่างรวดเร็ว เลเซอร์จะกวาดผ่านช่องแม่พิมพ์ที่สึกหรอ แกนกลาง และส่วนประกอบที่เลื่อนได้ กล้องติดตามความผิดปกติของเส้นเลเซอร์ ฮาร์ดแวร์จะแปลผลตอบรับเชิงแสงนี้ให้เป็นพอยต์คลาวด์ที่มีความหนาแน่นสูง ซอฟต์แวร์ออนบอร์ดจะเชื่อมโยงจุดเหล่านี้เข้ากับพื้นผิวดิจิทัลที่ต่อเนื่องทันที คุณสามารถบันทึกการวัดที่แม่นยำนับล้านครั้งได้ในไม่กี่นาที

ถัดไป คุณจะย้ายไปที่การจัดตำแหน่งและการลงทะเบียน คุณนำเข้าข้อมูลการสแกนดิบไปยังซอฟต์แวร์ตรวจสอบเฉพาะ โปรแกรมมาตรฐานอุตสาหกรรม ได้แก่ Geomagic Control X หรือ PolyWorks ซอฟต์แวร์จะซ้อนเมชที่สแกนไว้บนไฟล์ CAD ที่ระบุดั้งเดิมของคุณ โดยทั่วไปคุณจะดำเนินการจัดตำแหน่งให้เหมาะสมที่สุดก่อนเพื่อดูค่าเบี่ยงเบนโดยรวม สำหรับเครื่องมือ การจัดตำแหน่งตาม Datum มักจะมีความสำคัญมากกว่า คุณจัดแนวการสแกนโดยใช้ Datum หรือแผ่นยึดที่ไม่ได้กลึง นี่เป็นการจำลองว่าแม่พิมพ์อยู่ภายในแท่นฉีดอย่างไร

การวิเคราะห์ความเบี่ยงเบนเป็นแกนหลักของกระบวนการจัดทำแผนที่การสึกหรอ ซอฟต์แวร์สร้างแผนที่สีทอพอโลยี 3 มิติที่สดใส เครื่องมือแสดงภาพนี้ช่วยให้เข้าใจข้อมูลมาตรวิทยาที่ซับซ้อนได้ทันที

1. สีเขียว: พื้นที่สีเขียวอยู่ภายในเกณฑ์เกณฑ์ความคลาดเคลื่อนที่คุณกำหนดไว้อย่างสมบูรณ์ รูปทรงตรงกับไฟล์ CAD

2. แดง/เหลือง: สีโทนอุ่นแสดงถึงความเบี่ยงเบนเชิงบวกเมื่อมีการเติมวัสดุเข้าไป บนแม่พิมพ์ สิ่งนี้มักจะบ่งบอกถึงการสะสมตัวของโพลีเมอร์ การอบเมื่อไม่มีแก๊ส หรือการเกิดสนิม

3. สีน้ำเงิน: สีโทนเย็นแสดงถึงความเบี่ยงเบนเชิงลบเมื่อวัสดุสูญหาย ซึ่งเน้นถึงการสึกหรอของเครื่องมือที่สำคัญ การกัดเซาะจากการเสียดสี หรือความเสียหายจากการกระแทก

สุดท้าย คุณต้องแปลข้อมูลภาพนี้เป็นการรายงานที่สามารถดำเนินการได้ คุณสามารถส่งออกภาพตัดขวาง 2D ที่เฉพาะเจาะจงเพื่อตรวจสอบมุมร่างได้ คุณสามารถแยกการวัด GD&T ที่แม่นยำสำหรับมิติเกตติ้งที่สำคัญได้ การติดตามข้อมูลแนวโน้มการสึกหรอนี้ตลอดการดำเนินการผลิตหลายครั้งถือเป็นสิ่งสำคัญ โดยจะกำหนดได้อย่างแม่นยำเมื่อแม่พิมพ์ต้องการการบำรุงรักษาเชิงรุก ข้อมูลจะบอกคุณว่าจะกำหนดเวลาการเชื่อมด้วยเลเซอร์เฉพาะที่ การขัดพื้นผิว หรือการเปลี่ยนช่องทั้งหมดหรือไม่

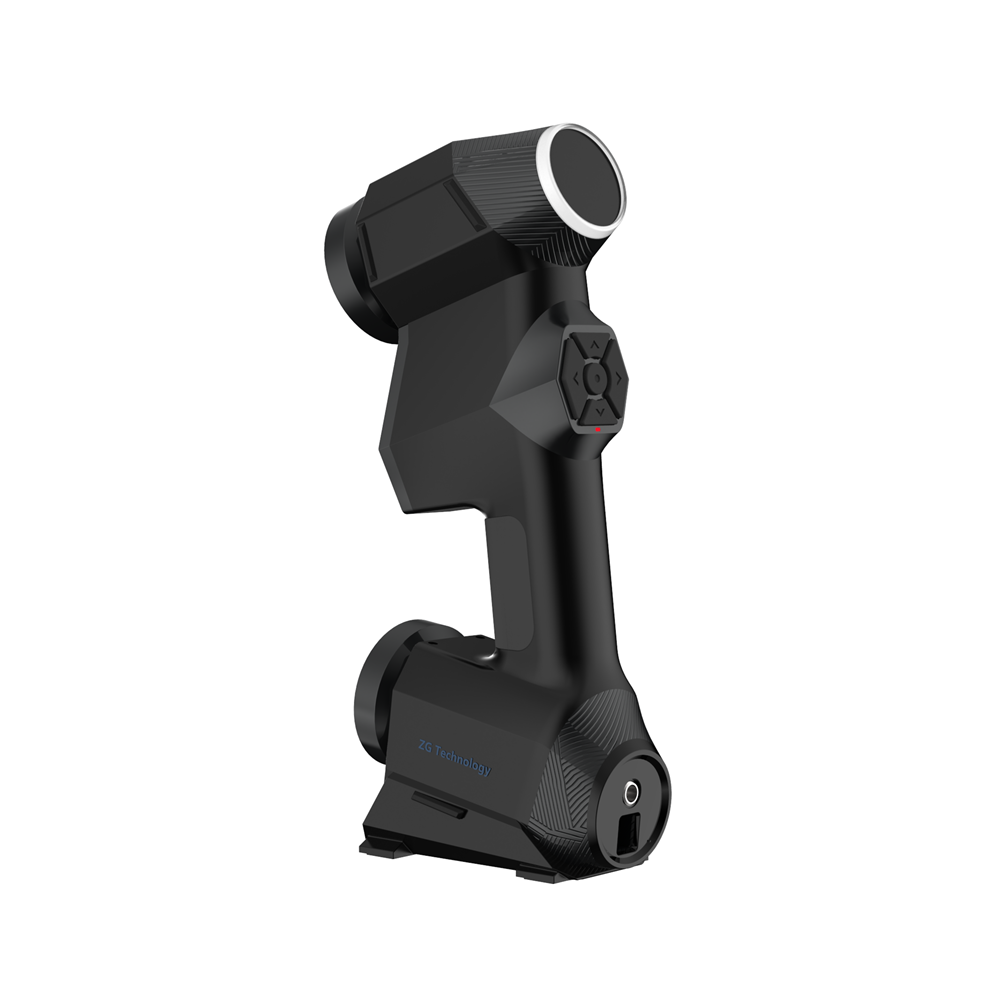

เหตุใดเครื่องสแกน 3 มิติเลเซอร์สีฟ้ามือถืออัจฉริยะจึงเป็นมาตรฐานมาตรวิทยา

เทคโนโลยีการสแกน 3 มิติบางประเภทอาจทำงานได้ดีกับเหล็กกล้าเครื่องมือ ระบบแสงที่มีโครงสร้างแบบเก่าประสบปัญหาอย่างมากกับพื้นผิวที่มีการสะท้อนแสงสูง เหล็กกล้าเครื่องมือกลึง P20 หรือ H13 กระจายรูปแบบแสงมาตรฐาน เพื่อแก้ไขปัญหานี้ ผู้ปฏิบัติงานมักจะใช้สเปรย์ดีเวลลอปเปอร์ที่ทำให้หมองคล้ำ สเปรย์เหล่านี้ทำให้เกิดข้อบกพร่องร้ายแรงสำหรับแม่พิมพ์ที่มีความแม่นยำ พวกเขาเพิ่มชั้นความหนาด้วยกล้องจุลทรรศน์ลงบนพื้นผิว สเปรย์ชอล์กทั่วไปจะเพิ่มวัสดุเทียม 5 ถึง 15 ไมครอน ซึ่งจะทำให้การวัดมาตรวิทยาระดับไมครอนเป็นโมฆะทันที

ฮาร์ดแวร์สมัยใหม่ช่วยแก้ปัญหาท้าทายด้านการมองเห็นนี้โดยธรรมชาติ เครื่อง สแกน 3 มิติเลเซอร์สีฟ้ามือถืออัจฉริยะ ใช้ความยาวคลื่นที่สั้นกว่ามาก แสงสีฟ้าช่วยลดจุดรบกวนได้อย่างมาก เลเซอร์ความเข้มสูงตัดผ่านการสะท้อนเงาและพื้นผิวสีเข้ม คุณไม่จำเป็นต้องฉีดสเปรย์ดีเวลลอปเปอร์เพื่อย่อยสลาย เครื่องสแกนจะจับพื้นผิวเหล็กดิบที่บริสุทธิ์เหมือนที่มีอยู่

ความสะดวกในการพกพาเปลี่ยนสภาพแวดล้อมการตรวจสอบโดยสิ้นเชิง ระบบมือถือช่วยให้ช่างเทคนิคสามารถจัดทำแผนที่การสึกหรอบนพื้นโรงงานได้โดยตรง สภาพแวดล้อมในโรงงานมีความรุนแรงอย่างฉาวโฉ่ เครื่องอัดฉีดทำให้เกิดการสั่นสะเทือนของพื้นอย่างรุนแรง อุณหภูมิผันผวนอย่างมากใกล้กับระบบทำความเย็น เครื่องสแกนมือถือตอบโต้สิ่งนี้ด้วยการอ้างอิงแบบไดนามิก คุณใช้เป้าหมายการติดตามด้วยแสงขนาดเล็กกับฐานแม่พิมพ์ เครื่องสแกนจะคำนวณตำแหน่งโดยสัมพันธ์กับเป้าหมายเหล่านี้อย่างต่อเนื่อง หากรถยกผ่านไปแล้วเขย่าพื้น เครื่องสแกนจะชดเชยโดยอัตโนมัติ ข้อมูลยังคงถูกล็อคและแม่นยำอย่างสมบูรณ์

ความเร็วของข้อมูลเป็นตัวกำหนดมูลค่าที่แท้จริงของการสแกนด้วยมือถือ มาตรวิทยาแบบดั้งเดิมจำเป็นต้องมีการวางแผนลอจิสติกส์ที่น่าเบื่อ การย้ายบล็อคเครื่องมือน้ำหนัก 5,000 ปอนด์ไปยังห้องปฏิบัติการมาตรวิทยาที่มีการควบคุมอุณหภูมิทำให้เสียเวลาหลายชั่วโมง เครื่องสแกนแบบมือถือช่วยขจัดการเคลื่อนย้ายนี้โดยสิ้นเชิง คุณนำเครื่องสแกนไปที่แท่นพิมพ์ บันทึกข้อมูล และสร้างแผนผังสี คุณตัดสินใจเรื่องการบำรุงรักษาได้ในเวลาไม่กี่นาทีแทนที่จะเป็นวัน

เกณฑ์การประเมินหลักสำหรับเครื่องสแกนเครื่องมือที่มีความละเอียดสูง

การประเมินฮาร์ดแวร์การสแกนจำเป็นต้องเข้าใจความแตกต่างระหว่างความละเอียดและความแม่นยำเชิงปริมาตร ความแม่นยำเชิงปริมาตรช่วยให้มั่นใจว่าขนาดมาโครโดยรวมของบล็อคเครื่องมือนั้นถูกต้องตลอดความยาวของมัน อย่างไรก็ตาม ความละเอียดจะเป็นตัวกำหนดความสามารถของสแกนเนอร์ในการจับภาพคุณสมบัติเล็กๆ น้อยๆ แม่พิมพ์มีขอบที่คมมาก พื้นผิวขนาดเล็กที่ละเอียดอ่อน และช่องระบายความร้อนที่ซับซ้อน หากเครื่องสแกนของคุณไม่มีความละเอียด มุมที่แหลมคมเหล่านี้จะดูโค้งมนในข้อมูล การลงทุนใน เครื่องสแกนเลเซอร์ 3 มิติความละเอียดสูง เป็นสิ่งจำเป็น ช่วยให้มั่นใจได้ว่าคุณสามารถตรวจสอบรัศมีที่แคบ เส้นแยก และรูปทรงเกตที่ละเอียดอ่อนได้อย่างแม่นยำ

ฮาร์ดแวร์มีประโยชน์พอๆ กับระบบนิเวศของซอฟต์แวร์เท่านั้น คุณต้องประเมินความสามารถในการทำงานร่วมกันอย่างรอบคอบ ตรวจสอบว่าเครื่องสแกนส่งออกรูปแบบตาข่ายมาตรฐาน เช่น STL หรือ PLY ตรวจสอบให้แน่ใจว่าสามารถบูรณาการเข้ากับแพลตฟอร์มซอฟต์แวร์การตรวจสอบมาตรฐานอุตสาหกรรมได้ ผู้ผลิตบางรายพยายามล็อคคุณเข้าสู่ระบบนิเวศซอฟต์แวร์ที่เป็นกรรมสิทธิ์ สิ่งนี้จำกัดความสามารถของคุณในการแบ่งปันข้อมูลกับผู้สร้างเครื่องมือภายนอก ระบบสถาปัตยกรรมแบบเปิดให้ความยืดหยุ่นในระยะยาวที่ดีกว่ามาก

ความเร็วในการประมวลผลข้อมูลส่งผลกระทบอย่างมากต่อประสิทธิภาพเวิร์กโฟลว์ในแต่ละวัน ประเมินความสามารถในการประมวลผลออนบอร์ดของฮาร์ดแวร์ก่อนซื้อ ทันสมัย เครื่องสแกน 3D เลเซอร์สีฟ้ามือถืออัจฉริยะอัน ทำการคำนวณการสร้างตาข่ายภายใน มันประมวลผลพอยต์คลาวด์แบบเรียลไทม์ ซึ่งจะช่วยลดภาระในการคำนวณบนแล็ปท็อปที่เชื่อมต่อของคุณลงอย่างมาก วงจรการตรวจสอบเร็วขึ้นอย่างมาก ช่างเทคนิคที่มีคุณภาพของคุณใช้เวลามากขึ้นในการวิเคราะห์การสึกหรอ และใช้เวลาน้อยลงในการรอแถบความคืบหน้า

ตัวชี้วัดการประเมินที่จำเป็น

ความเป็นจริงของการนำไปปฏิบัติ: ความเสี่ยงและข้อจำกัดในการปฏิบัติงาน

แม้จะมีข้อได้เปรียบ แต่การสแกน 3 มิติยังคงเป็นเทคโนโลยีด้านการมองเห็นอย่างเคร่งครัด มีข้อจำกัดในการมองเห็นโดยธรรมชาติ เลเซอร์และกล้องติดตามจะต้อง "เห็น" รูปทรงทางกายภาพเพื่อทำแผนที่ โพรงฟันที่ลึกและแคบถือเป็นความท้าทายที่สำคัญ ช่องระบายความร้อนที่สม่ำเสมอหรือการตัดด้านล่างอย่างรุนแรงจะหลุดออกจากข้อมูลการสแกน เมื่อมุมชันเกินไป เลเซอร์จะไม่สามารถกลับไปยังเซนเซอร์ได้ เพื่อแก้ปัญหานี้ ช่างเทคนิคมักใช้สารประกอบการหล่อ คุณเทเรซินลงในรูตัน บ่ม ดึงส่วนที่หล่อออก และสแกนปลั๊กทางกายภาพแทน

เส้นโค้งการเรียนรู้ซอฟต์แวร์ทำให้ทีมวิศวกรจำนวนมากไม่ทันระวัง การใช้งานเครื่องสแกนทางกายภาพนั้นใช้งานง่ายมาก ช่างเทคนิคส่วนใหญ่จะเชี่ยวชาญการเก็บข้อมูลภายในไม่กี่ชั่วโมง อย่างไรก็ตาม การตรวจสอบแบบ mesh-to-CAD ขั้นสูงมีความซับซ้อน การตั้งค่าการจัดตำแหน่ง Datum ที่เหมาะสมต้องอาศัยความรู้ด้านมาตรวิทยาเชิงลึก การทำให้เวิร์กโฟลว์เป็นอัตโนมัติด้วยรูทีนแมโครต้องใช้แนวทางปฏิบัติที่สำคัญ คุณต้องลงทุนในการฝึกอบรมซอฟต์แวร์การตรวจสอบโดยเฉพาะเพื่อให้ตระหนักถึงคุณค่าทั้งหมดของฮาร์ดแวร์

การบำรุงรักษาอุปกรณ์ถือเป็นความเป็นจริงในการใช้งานที่สำคัญอีกประการหนึ่ง สภาพแวดล้อมในโรงงานทำให้เลนส์ที่ไวต่อฝุ่น น้ำมัน และแรงกระแทก เครื่องสแกนต้องมีขั้นตอนการสอบเทียบที่เข้มงวดและสม่ำเสมอเพื่อรักษาความถูกต้องแม่นยำที่ผ่านการรับรอง โดยทั่วไปกระบวนการสอบเทียบจะใช้เวลาเพียงนาทีเดียวโดยใช้บอร์ดสิ่งประดิษฐ์ที่ให้มา นอกจากนี้ ผู้ปฏิบัติงานต้องใช้เป้าหมายแบบออปติกอย่างระมัดระวัง การวางเป้าหมายโดยตรงเหนือเส้นแยกส่วนที่สำคัญจะบดบังรูปทรงนั้นจากการสแกน การวางเป้าหมายที่เหมาะสมต้องมีการวางแผนอย่างรอบคอบก่อนจะเหนี่ยวไก

บทสรุป

การเปลี่ยนมาใช้การสแกน 3 มิติสำหรับการตรวจสอบแม่พิมพ์จะเปลี่ยนการบำรุงรักษาจากเกมการคาดเดาเชิงโต้ตอบไปเป็นกระบวนการที่ขับเคลื่อนด้วยข้อมูลและคาดการณ์ได้ ด้วยการวิเคราะห์แผนที่ส่วนเบี่ยงเบนรหัสสี ทีมของคุณสามารถตรวจจับการสึกหรอระดับจุลภาคก่อนที่จะทำให้เกิดข้อบกพร่องในการผลิตที่สำคัญ คุณกำจัดจุดบอดและลดการหยุดทำงานของการกดได้อย่างมาก

เมื่อกำหนดตรรกะการคัดเลือกของคุณ ให้จัดลำดับความสำคัญของเทคโนโลยีเลเซอร์สีน้ำเงินสำหรับเหล็กกล้าเครื่องมือสะท้อนแสงอย่างเคร่งครัด ต้องการความละเอียดของตาข่ายสูงเพื่อจับภาพเส้นแยกและประตูที่ละเอียดอ่อน นอกจากนี้ จำเป็นต้องมีการสาธิตซอฟต์แวร์สดโดยใช้โมเดล CAD ที่ซับซ้อนของคุณเอง อย่าพึ่งพาชิ้นทดสอบที่ได้รับการจัดฉากอย่างสมบูรณ์แบบของผู้ผลิตแต่เพียงผู้เดียว

ขั้นตอนถัดไปของคุณคือการขอ Proof of Concept (POC) จากผู้ผลิตเครื่องสแกน ให้พวกเขาสแกนแม่พิมพ์ที่สึกหรอจริงของคุณที่โรงงานของคุณโดยตรง สิ่งนี้จะตรวจสอบความถูกต้องของการอ้างสิทธิ์ ความสามารถในการจัดการพื้นผิว และความเร็วของขั้นตอนการทำงานภายใต้สภาพแวดล้อมเฉพาะของคุณก่อนที่คุณจะตัดสินใจซื้อ

คำถามที่พบบ่อย

ถาม: เครื่องสแกน 3 มิติสามารถวัดซี่โครงลึกและรูตันในแม่พิมพ์ได้หรือไม่

ตอบ: ไม่เกินอัตราส่วนความลึกต่อความกว้างที่แน่นอนเท่านั้น เนื่องจากการสแกนด้วยเลเซอร์ต้องใช้แนวการมองเห็นที่ชัดเจนจากกล้องถึงแนวเลเซอร์ คุณสมบัติที่ลึกหรือแคบมากอาจประสบปัญหาข้อมูลหลุด และต้องใช้วิธีการตรวจสอบแบบอื่น

ถาม: ฉันต้องใช้สเปรย์สแกนกับแม่พิมพ์ฉีดหรือไม่

ตอบ: โดยทั่วไปแล้ว ไม่ หากคุณใช้เครื่องสแกนเลเซอร์สีน้ำเงินสมัยใหม่ เลเซอร์สีแดงหรือระบบแสงที่มีโครงสร้างรุ่นเก่ามักต้องใช้สเปรย์เพื่อจัดการการสะท้อนแสง ซึ่งทำให้เกิดการเบี่ยงเบนของมิติที่ยอมรับไม่ได้ (โดยทั่วไปจะเพิ่มความหนา 5-15 ไมครอน)

ถาม: เครื่องสแกนเลเซอร์แบบมือถือมีความแม่นยำเพียงใดเมื่อเปรียบเทียบกับ CMM แบบดั้งเดิม

ตอบ: แม้ว่า CMM แบบคงที่จะยังคงเป็นมาตรฐานทองคำในด้านความแม่นยำสัมบูรณ์ (มักจะต่ำกว่า 5 ไมครอน) แต่โดยทั่วไปแล้ว เครื่องสแกนเลเซอร์แบบมือถือทางอุตสาหกรรมจะมีความแม่นยำระหว่าง 0.02 มม. ถึง 0.04 มม. ซึ่งเพียงพอสำหรับการจับคู่การสึกหรอของเครื่องมือมาตรฐาน ในขณะเดียวกันก็ให้ความเร็วและการพกพาที่เหนือกว่าอย่างมาก
